基于TOPSwitch的反激变流器反馈电路的优化设计

时间:12-19 来源:互联网 点击:

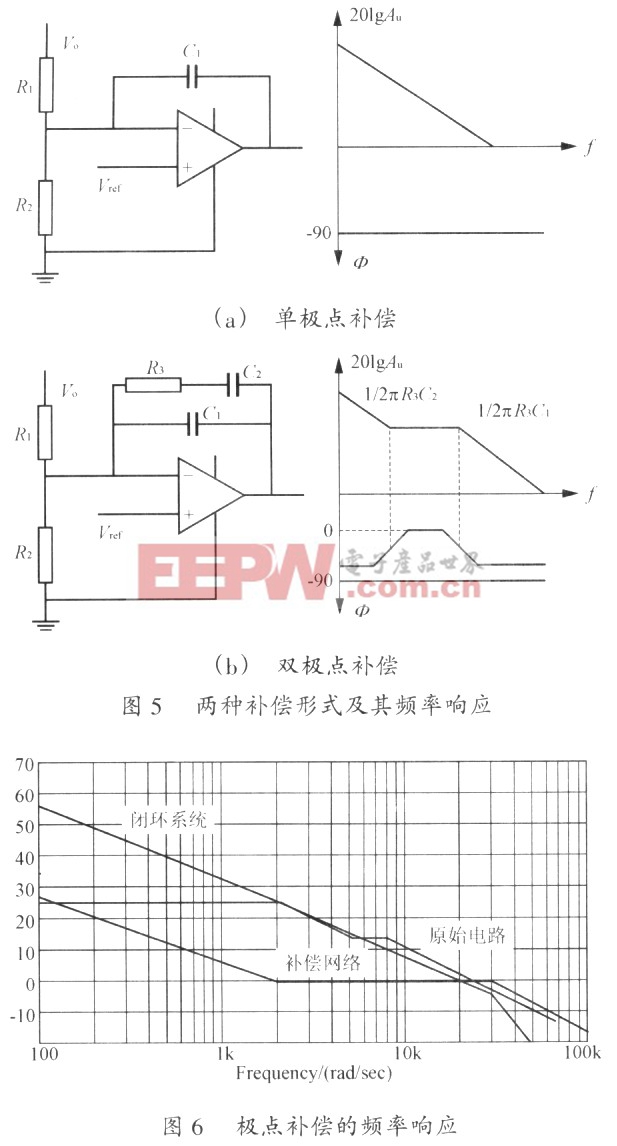

补偿网络通频带增益Ad=0,所以有R3/Rl=l,对应图2中,R8=R4=10kΩ。又有fz1=2kHz,fp2=50kHz,


得到C1=318pF,C2=8nF。对应图2中C9=318pF,C8=8nF。
此时带宽处的相位裕度为180一90+10一46=54°,满足工程上的要求。在低于OdB带宽后,曲线为一40dB/decade,这样增益迅速上升,低频部分增益很高,使电源输出的直流部分误差非常小,并且有很好的负载调整率和电压凋整率。

2 实验结果
按以上分析得到的参数设计了一款反激变流器电路,单片开关电源选用TOP224Y,总功率45W,输出+5V(6A),士15V(1A),图7、图8为实测波形。输出电压纹波为20mV(=0.4%),电压调整率SV10mV(0.2%),负载调整率S1=10mV(=0.2%),效率达到80%。

3 结语
本文通过分析反激变流器的传递函数,设计出一种较好的补偿网络,并给出一些主要的参数的计算方法。针对实验电路,可以发现应用新的补偿网络,输出电压纹波得到很大改善,抗干扰性能得到提高,而且电源效率有一定改善。
