满足能源之星的机顶盒供电系统设计方案

DTA系统功耗少于5W，这样可以使用一个简单的开关电源。如上述图2是一种最简单的交直转换开关电源输出12V，在系统待机时提供35mA的电流，效率能高达53%，完全满足待机1W的能源之星要求。输出12V后通过DC-DC(图8)和使用LDO(图9)进行分压给系统的不同部分供电。不过需要注意的是一般DC-DC芯片12V系列比5V系列贵，如果能通过5V转换是个不错的选择。

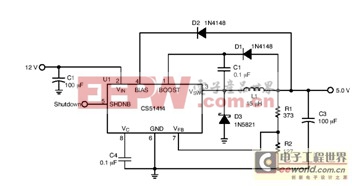

图8：DTA简单的DC-DC转换线路。

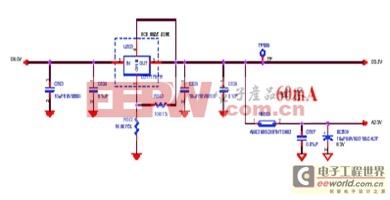

图9：降压LDO线路。

本文小结

　　为了设计满足能源之星要求的DTA，我们必须先了解整个系统的功耗，然后选择最合适的供电方式，选择合适的电源拓扑。对于功耗较高的主控制部分，就须选择高效能的AC-DC或DC-DC转换，如果系统某些部分并没有较大的功耗，使用LDO或低功率DC-DC的转换或变压器的多组输出来满足要求。无论怎么设计成本和性能的最佳比永远是评价一款产品最重要的指标。
