一种小型化高压小功率电源设计

型

图3 分布电容折合到初级的等效电路

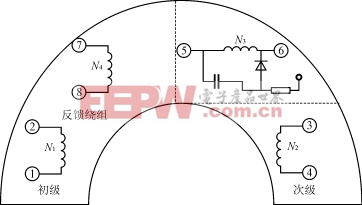

图4 高压变压器绕制示意图

实践证明，分段分组绕制法还较好地解决了高压变压器的绝缘问题。

4.3 输入电压范围的调制

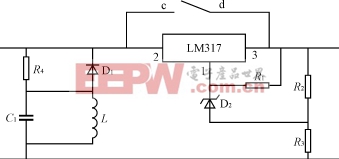

工作在高频高压条件下的小功率电源，输入电压范围的调节会出现困难。不但调整率很差，而且在输入电压超过一定值时，电源无输出，或输出电压不稳定。原因是高压小功率电源的占空比很小，工作时的导通脉宽很窄（呈窄脉冲工作状态）。当输入电压升高时，输出能量不变，脉冲宽度变窄，幅度加长。输入电压升高到一定限度，控制电路呈失控状态，无法实现有效的闭环控制，导致整个电路关闭。为解决这个问题，经过分析试验，设计了一个输入电压调节电路，如图5所示。

图5 输入电压调节电路

它实际上是一个输入电压预稳压电路，输入电压经过它，成为基本稳定的电压，再加到主电路（开关电路）上。

经过调试，试验和长期装机应用，证明了该电路的稳定与可靠。表1是设置输入电压调节电路与没有设置时的实测数据。为简化起见，这里只给出输出主电路（25kV）参数。明显看出，加了该电路后，输入电压调整率大大提高，输入电压调节范围也增至250V。

表1 输入电压变化对输出电压的影响

由于上电时，输入端瞬间冲击电流很大，对输入电压调节电路造成危害。为此，还专门设计了输入缓冲电路。

另外，高压电源变压器的变比n大，变压器次级反馈到初级变化率较小，带来的问题是稳压效果不理想。这样,还设计了输出电压预稳压电路。因篇幅有限，实际电路从略。

5 开关电路的仿真实验

开关级电路原理图如图6所示。这里开关级的负载是高频高压变压器，它的输入特性与负载的特性有关。在高压小功率应用中，由于输出电流小，负载电阻大，次级整流二极管的导通角很小。为便于建立仿真模型。可忽略负载电阻的影响。

图6 开关电路电原理图

由于应用了仿真技术，大大简化了实验过程，降低了设计周期。用PSPICE仿真程序对图6电路分为轻载10μA和重载1mA两种情况进行仿真，结果见图7(a)和图8(a)。在以后进行的电路实验中，实测的电流波形见图7(b)和图8(b)与仿真的波形基本相符。另外，从仿真波形还可看到轻载时的浪涌电流峰值较大，与重载时几乎相等。变压器空载损耗增加，导致变压器发热，这是需要进一步解决的问题。

（a） 仿真波形

（b） 实验波形

图7 输出电流为10μA时的变压器初级电流波形

（a） 仿真波形

（b） 实验波形

图8 输出电流为1mA时的变压器初级电流波形

6 结语

经过小批量生产和几年的装机使用，证明该电源达到了设计要求，性能稳定、可靠，可以替代同种类产品（例如日本某公司生产的汤姆逊电源）。

在X射线增强器生产工序中，需配置一台大功率的高压（输出电压高达30kV）电源，对半成品进行老化，打毛刺。由于本电源性能已满足上述要求，可以用来替代这台大功率电源，既节省了设备，又缩短了生产加工周期。
