视频VGA信号分配及传输发送端电路设计

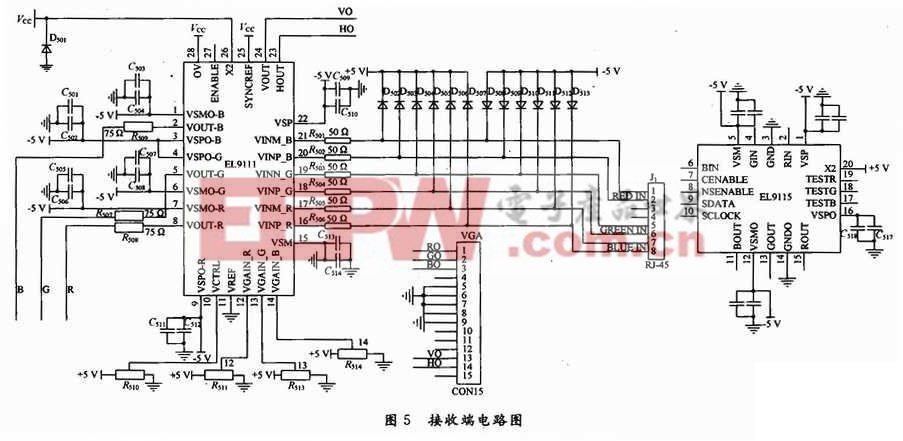

中，逻辑值在0～+5 V之间。EL9111的特点是共模译码，可对水平和垂直方向上的信息进行译码，该信息由EL4543的三个差分输入端译码，因此仅用三对电缆，就可完整地传输RGB视频信号和相关的同步信息，如图5所示。

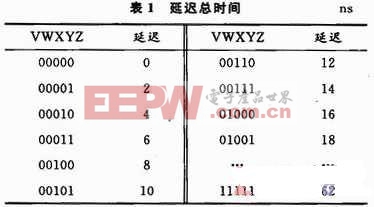

EL9115是三路模拟延迟线，可对三个信号提供斜率补偿。EL9115对由典型的CAT-5电缆(每对电线有不同的电长度)引入的斜率，可提供非常好的补偿。EL9115总延迟为62 ns，可在每个通道上设置2 ns的步长。EL9115延迟时间由延迟寄存器内8 b数据决定，延迟寄存器的数据格式为：0abVWXYZ。当ab=01时，表示红色寄存器，当ab=10时，表示绿色寄存器当ab=11时，表示蓝色寄存器。延迟寄存器的数据乘以步长即为延迟的总时间。如表1所示。

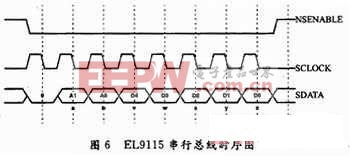

延迟寄存器数据由外部AVR单片机程序设置(图5中未画出)，NSEnable，SCLOCK，SDATA三个引脚和单片机的三个引脚构成串行总线通信，通信时序如图6所示。

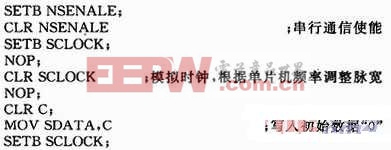

通信的模拟程序如下：

4 结语

当频率较高或有较大负载时，内部功耗引发芯片温度升高，EL4543的驱动能力将受到限制。EL4543的模片最高为125℃，因此设计线路板时应做好芯片的散热工作。同时，传输视频信号时，PCB上要有一个“健康”的接地平面，接地端必须靠近输入端，以使输入电容最小;而接地平面应尽量远离信号输入端，以防止负载和电源电流流入输入接点。采用此系统设计要做好相关的电磁干扰(EMI)，才能实现设计的功能。
