小功率永磁直流电机的电磁干扰抑制研究

及工艺稳定性是保证好的电机设计的根本。

以下举两例说明工艺对EMI的影响：

例1换向器的精车水平。

若生产厂家的换向器精车水平不足，造成成品电机转子换向器表面的圆度及跳动不良，则电机在高速运行中，碳刷与换向器表面不能保持良好的接触，时断时合，在断开的瞬间，电流被试图强制归零，这会造成很大的电抗电势，产生火花进而恶化EMI。

例2永磁体的充磁。

理想状态下，充磁后的两极应具有相同的磁场分布川，且以磁极中心线为界，两侧的磁场应具有单一的磁性。若充磁过程中，由于充磁工装的原因造成磁场分布混乱，如图5所示。

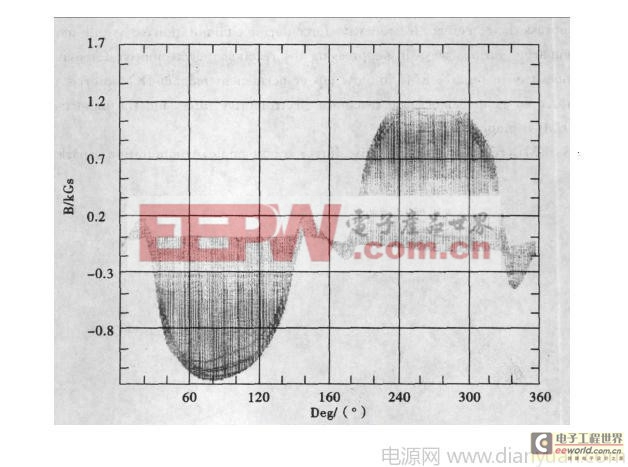

图5 带有反波的磁场分布

则会严重影响EMI，且不易被发现。以图5为例.两磁极在靠近中性线的位置处均有与该磁极极性相反的一段反波.仔细分析借偏的原理可知，该反波事实上相当于一个与正常换向极作用相反的附加磁极，当其被转子换向线圈切割时，产生的电动势与电抗电动势同向，也就是会恶化换向;当其分布角度超过借偏角度时，会完全抹杀借偏的作用。

抑制换向时产生的电抗电势对于小型直流电机EMI的抑制十分关键。在影响小型直流电机EMI的各项因素中，火花的控制历来是难度较大的工作。具体到工程实践，设计上必须完美平衡电机的换向和性能，工艺上必须保证应有的水平与稳定，才可以做出满足各个强制性认证的合格的工业产品。
