高压直流输电用直流有源滤波器---采用滞环比较控制方式的研究
时间:03-03
来源:互联网
点击:
时工作时线路上的电流波形和有源滤波器输出的补偿电压波形以及电流波形的频谱图。

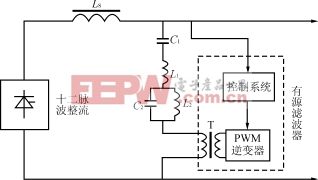

图1混合型直流有源滤波器系统结构图

图2直流有源滤波器等效电路图

图3直流有源滤波器控制系统结构图


图4仅无源滤波器工作时线路上的电流波形及其频谱图
(a)线路上的电流波形(b)电流波形的频谱图

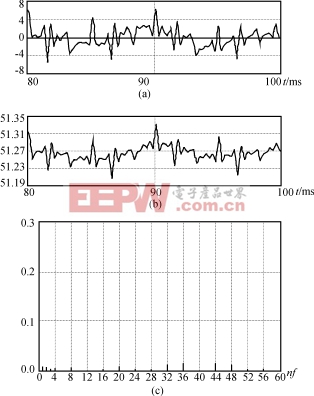

图5无源、有源滤波器同时工作时的仿真结果
(a)有源滤波器输出的补偿电压波形
(b)无源加有源滤波器时线路上的电流波形
(c)无源加有源滤波器时线路上的电流波形频谱图

图6仅无源滤波器时的实验波形

图7无源加有源滤波器时的实验波形
5采用滞环瞬值比较方式的直流有源滤波
器补偿性能的实验研究
采用Tektronix公司TD340数字示波器,得到仅无源滤波器、无源加有源滤波器时的实验波形,分别如图6及图7所示。由图可以看出,加了有源滤波器以后对消除低次谐波有明显的作用,但是却加大了高次谐波分量,这与仿真结果是一致的。
6结语
本文针对无源—有源滤波器的混合型滤波系统,采用滞环瞬值比较方式得到PWM信号控制有源滤波器逆变器开关器件的通断。文中分析了直流有源滤波器的工作原理,设计了相应控制电路。仿真实验结果表明,采用滞环瞬值比较控制方式的直流有源滤波器动态响应速度快,跟踪效果好,对低次谐波补偿效果明显,但是却增加了高次谐波的分量。该种控制方
高压直流输电用直流有源滤波器采用滞环比较控制方式的研究
式的最大缺点就是器件的开关频率不固定,在这方面有待于进一步研究。
