方波逆变器的制作方法

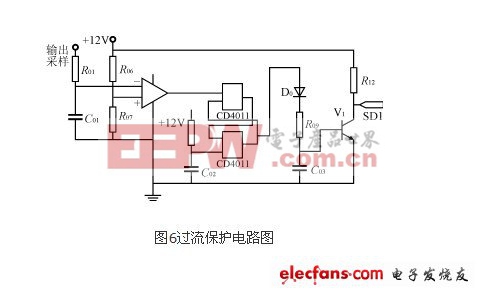

成的R-S触发器后，使三级管V1基级的信号为低电平，三级管截止，向IR2011的SD1端输出高电平，达到保护的目的。

调试过程遇到的一个较为重要的问题是关于IR2110的自举电容的选择。IR2110的上管驱动是采用外部自举电容上电，这就使得驱动电源的路数大大减少，但同时也对VB和VC之间的自举电容的选择也有一定的要求。经过试验后，最终采用1μF的电解电容，可以有效地满足自举电压的要求。5试验结果及输出波形

DC/DC变换输出电压稳定在320V，控制开关管的半桥驱动器IR2110开关频率为50Hz，实验的电路波形如图7～图14所示。

6结语

在逆变电源的发展方向上，轻量、小型、高效是其所追求的目标。本文所介绍的逆变电源电路主要采用集成化芯片,使得电路结构简单、性能稳定、成本较低。因此,这种电路是一种控制简单、可靠性较高、性能较好的电路。整个逆变电源也因此具有较高的性价比和市场竞争力。
