3-30V/2.5稳定电源供应器制作

您的工作切掉多余的元件引线，并彻底清洁与西装能够溶剂除去所有的助焊剂残留物，可能仍然留在董事会 。开始放置在电路板上的引脚和焊接电路建设他们。你必须非常小心，焊接时的组成部分，要进行你的关节沉重的电流必须能够承受的最大电流不热 。焊锡在其发生的IC插座，注意不要插入南辕北辙，在他们的地方，然后把主板上的电阻 。电阻R5应焊接在这样一种方式，以保持其身体微微从印刷电路板分开，周围的组件，让空气流通和冷却 。继续您的工作与电容器。注意不要插入电解南辕北辙。极性是上标出的电容和印刷电路板也相应标志。在其位置插入整流桥。这座桥是重型类型，已导致比平时重号线。如果您有任何PC板插入的困难，您可以放大与小钻的孔。(PC板自动生产需要董事会上的所有孔的直径相同。)

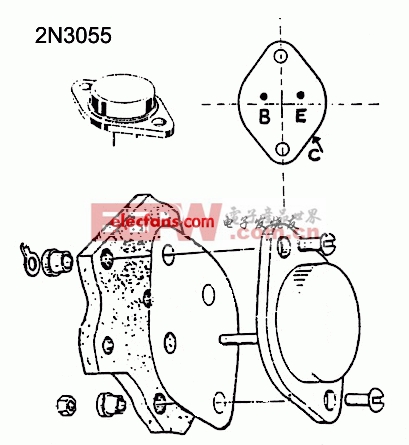

然而，不要太宽的孔，你会发现焊接困难得多导致事后。焊锡的TR1在其位置，并且在散热器上安装的TR2以下图表和确保没有散热器和晶体管之间的电气连接。唐??吨忘记绝缘体，使用晶体管的身体和散热器之间的热转移化合物。使用厚线连接TR2的董事会，最后用一个扁平电缆连接的电位器与电路的其余部分。在其插座中插入电压调节器和电源供应器的准备。现在你的工作的最终检验，以确保不存在错误，可能导致很多麻烦。如果一切OK就可以连接电路的输入(它被标记为“24 VAC »板)，变压器的次级绕组。一个电压表连接到标有“V输出3-30引脚和使用一个电源线连接出来让我们方便的电源变压器的初级。如果一切都做得不好，电压表应给予阅读和转动电位器，使其改变。

从指定的最低和最高电压的微小变化是正常的，是元件容差造成的，不应该担心你。虽然电路的工作原理与低电压，是相当安全的任何部分，而它是在操作，它需要一个电源变压器供应低电压，这使得它非常危险的电源变压器的初级连接到触摸。最好的办法是使用一个适用于所有的情况下，为了使一个完整的独立的电源为您的实验。智能套件也使得合适的情况下，这与印刷的前面板输出连接器，开关，保险丝座，面板文书的准备钻供应。

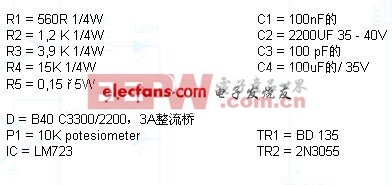

零件清单

注意

此电路的工作原理自来水，并有220伏交流电前在它的某些部分发送 。50伏以上的电压是危险的，甚至可能是致命的 。为了避免事故的发生，可能是致命的的，你或你的家庭成员，请

遵守以下规则：

不要工作，如果你累了，或有急事，你的电路连接电源前，仔细检查每一件事情，准备断开，如果事情看起来错，通电时，请勿触摸电路的任何部分。请勿离开电源引线暴露出来。所有电源引线应隔热性能很好。- DO的较高评价与他人的保险丝或电线或铝箔代替，不要用湿手。如果你穿链，项链或任何可能挂和触摸电路外露部分 要小心。经常使用正确的电源正确与正确的插头和接地你的电路，导致 。如果你的项目的情况下是金属制成的，确保它是正确土的。如果可能的话按1:1的比例使用一个电源变压器，隔离电源电路 。当测试电路工程水管穿橡胶鞋底的鞋，站在干燥的非导电地板上，一方面继续在你的口袋里或背后 。如果你把所有的以上措施，降低风险到最低限度，这样你保护你的自我和你周围的人你正在服用 。一个精心打造和设备以及绝缘不构成任何危险，它的用户。当心：如果你不小心，电力可以杀死 。

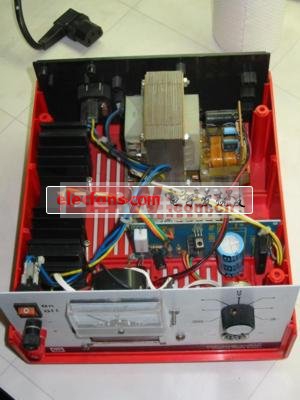

下面是从这个电源完成，安装在一个盒子里的一些照片。
