博大模块电源串并联应用详解

图4-1

在两组或多组电源模块输出回路中，各串接二极管后并联连接，使得当单一模块产生异常时，其它模块可接续提供电源，维持系统工常运作。其中二极管应选择低顺向导通电压降(Low Vf)，以降低导通损失。

2. OR-ing FET：

图4-2

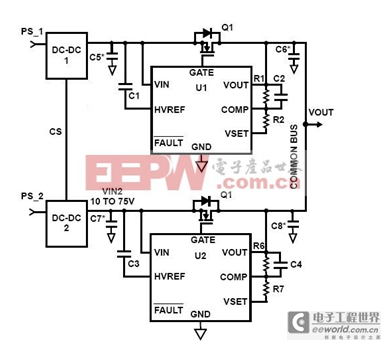

OR-ing FET的应用方式及作用同OR-ing Diode，主要的差异在于OR-ing FET使用MOSFET取代Diode，以降低导通损失。使用OR-ing FET方式需要额外的控制电路，成本较高。

多组电源之EMI Decoupling

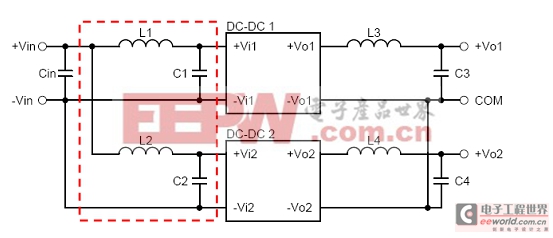

在一电源系统中，若同时使用多组电源模块，且输入端使用同一电源时，为防止二组或多组电源模块之间的交互干扰，形成系统所不乐见的EMI问题，甚至造成系统误动作的谐波，此时，可在电源系统前端与EMI filter之间加入L1、C1、L2与C2来减低电源模块之间的交互干扰。

图5-1
