电源管理芯片FS1610在导航仪应用方案中的应用

于Sumsang公司的ARM9处理器S3C2440的导航仪上的供电电路。

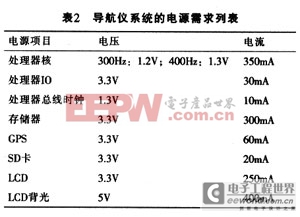

根据系统的设计要求，该导航仪除了具有基本的GPS导航功能外．还需要高分辨率的液晶屏支持。为此，该系统选用的是LCD模块，该模块是已经包含了背光和控制电路的液晶屏，但需要+3.3 v和+5 v供电。表2所列出是该导航仪系统的电源需求。

由于该导航仪通常是采用电池供电，故需要最小化的功率消耗，而且要求各外设都要由系统控制。在图4中用FSl610对导航仪系统进行供电的电源分配方案中，需要注意的是，LCD背光需要400mA电流的+5v供电，而FSl610的升压电路不能提供这么大的电流，因此，设计时应用一个外加的升压电路来提供LCD的背光电源。

5 结束语

本文介绍了高级电源管理控制芯片FS1610的原理和功能，给出了一个FSl610在基于ARM9处理器S3C2440设计的导航仪上的应用方案。采用该方案进行供电的导航仪，不但可以自由控制各个模块电源的开和关，而且可以在不需要的时候关闭模块，以便最小化整个系统的功耗。与传统的方法相比，选用FSl610不但可以明显节省电路板面积。提供更多的通道电压．而且控制也更加灵活。
