42-inch AC－PDP开关电源的分析与设计

图3. 有源功率因数校正原理简图

　　图2所示即为我们采用MC34262芯片设计的功率因数校正电路的原理简图。

　　交流市电经过全波整流后的直流电压经R62、R71分压后，通过管脚3输入控制芯片内乘法器的一个输入端，而由管脚2监测的误差放大器输出电压加到乘法器另一个输入端。在较大动态范围内，乘法器的传输曲线为线性。乘法器输出电压控制电流取样比较器的门限电压，当管脚4的电压大于此门限电压时，VT9关闭，电感通过VD27释放能量。此门限电压近似与管脚3输入电压成正比，即与交流市电经过全波整流后的直流电压近似成正比关系。当电感中电流降为零时，VT9导通，此时电感L9开始储能。在VT9导通时电感电流等于VT9导通电流，VT9关断时电感电流等于VD27导通电流。电感电流如图4所示，其平均电流呈现与与市电电压同相位的正弦波。使得功率因数接近1。

图4. 电感电流和VT9栅极电压波形

　　根据输出电压电流要求，最大总输出功率为837W，留取余量，确定目标输出功率为900W，变换器效率η＝90％，在输入交流市电220Vac±20％条件下，计算电路元件参数。

　　峰值电感电流：

　　电感（取工作时开关周期为40us）

　　MC34262的管脚1（FB）是片内误差放大器的一个输入端，另一个输入端Vref约2.5V。

　　那么

　　因此选取R66＝1.6MΩ，R65＝10KΩ，R73为0～15KΩ的可调电阻。

　　当输入电网电压的范围为220Vac±20％时，令MC34262管脚4的电流取样电压VCS=1V且必须小于1.4V，此时：

　　取R74=0.062Ω/4W。

　　取电网最高输入时候MC34262管脚3（片内乘法器输入）电压VM为3V。由

　　取R3=12KΩ，则R5=15MΩ。

　　此外，在电路中加入补偿电容C58，RC滤波器R72、C65使得电路更可靠地工作。

2.4 DC/DC变换电路的设计

图5.电流控制型电路原理图

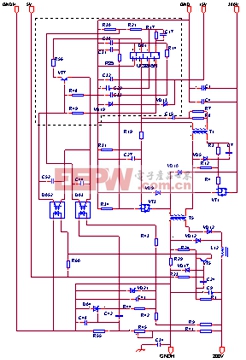

图6.　200V输出DC/DC变换电路原理图

　　在DC/DC变换中，我们采用UC3845作为PWM控制芯片。图1所示电源系统中，DC/DC模块3中的90V和-100V输出采用反激变换，DC/DC模块1的15V和5V输出分别采用三端稳压器件和稳压二极管来实现，DC/DC模块3的5V输出采用集成开关电源模块实现，其它变换则采用双管正激变换来实现。

　　UC3845是电流控制集成芯片，其工作原理如图5所示。它是在电压控制型电路的基础上增加了一个电流反馈环节，当管脚3输入的采样电压Vs大于Ve(Ve不超过1.0V)时，锁存器置零，VT截止。因此误差信号Ve实际上控制的是电感峰值电流。

　　图6所示为产生200V直流输出的电路图。虚线框内为DC/DC变换的控制部分。下面主要讨论过流保护电路和5V输入电压启动电路。

　　380V和15V电压输入后，如果5V启动电压未加，VT7射极电压5V，选取合适的R49、R56使得VT7射极到集电极的电流经过R56后，输入到MC3845的管脚3电压大于1.0V，这样VT3截止。DC/DC变换不工作。当5V电压加上后，通过光耦DA52使得VT7的集电极电流增加，MC3845管脚3电压输入电压低于1.0V，从而完成电路的启动。选取合适的R24、R29、R1、R60等元件，使得当输出电流超过所设定的最大电流Imax时，二极管VD16正端的电压（相对于GNDH，电压值为-Imax·R29）下降,VT5射极电压下降，从而流过R60的电流增大，DA8的一次侧电压下降，VT7的集电极电流减小，使得MC3845管脚3的输入电压超过1V，从而实现输出过流保护。
以上以200V直流输出的DC/DC变换为例讨论了过流保护电路和5V输入电压启动电路。其它DC/DC变换的这部分电路与此相同，电源电路其它部分设计可以参阅参考文献[1]和文献[2]以及UC3845器件说明书。


3　结果
　　
　　在满负载条件下测试，测得电源效率为81.5％，功率因数为0.993，直流输出电压：

　　200V：调节范围152V～254V，最大输出电流可达1.5A，脉动幅值0.3V

　　12V ：最大输出电流2.5A时，脉动幅值0.1V

　　5V(1)：存储控制电路供电电压，最大输出电流4时脉动幅值0.02A

　　17V ：最大输出电流2.5A时脉动幅值0.05V

　　5V(2)：最大输出电流0.3A，脉动幅值0.01A

　　90V ：调压范围55V～122V，最大输出电流0.08A时，脉动幅值0.1V

　　-100V：调压范围-58V～-127V，最大输出电流0.08A时，脉动幅值0.1V

　　65V ：A寻址驱动电极驱动芯片驱动块供电电压，调压范围51V～97V，最大输出电流1.8A时，脉动幅值0.1V。

　　启动时序设计正常，满足设计要求。

　　整机联调，图像效果令人满意，在PDP显示屏显示动态运动图像时能够提供足够的电流和稳定的电压，保证了图像的稳定显示。
