光伏发电通信基站电源远程监测系统的设计

4 功能实现

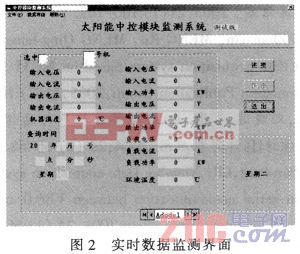

监测系统具有实时监测功能，上位机每5 s钟发送命令，下位机接收到命令后即刻将实时数据上传。其读取下位机历史数据时需输入要查询的起始时间和终止时间，由于下位机每小时只采样一个数据，所以上位机会显示出对应的数据，功能界面如图3所示。

地址码(1)+功能码(1)+数据数量(1)+起始时间(4)+终止时间(4)+CRCH(1)+CRCL(1)的格式传输给下位机，例如：要读取2007年12月8日9时至2008年2月20日5时的数据则帧内容为
0x3a 0x01 0x08 0x09 0x08 0x12 0x08 0x05 0x20 0x02 0x09 0x10 0x81
注：终止时间不应超过当前时间，起始时间应在终止时间之前，则历史数据就会通过GPRS上传。此外，监测系统还具有校时和报警功能，监测系统获取系统时间，按照如下帧格式进行对下位机的时间设定。
地址码(1)+功能码(1)+数据数量(1)+时间(7)+CRCH(1)+CRCL(1)

如果下位机中的各分机中出现断路、短路或通信故障等异常情况时，下位机即时发出报警信号，并传输给上位机，上位机接收到信号后进行报警提示。

5 系统检测结果
在实验系统中，为了提高发电效率，对于太阳能光电池转换效率低的问题，引用了MPPT(最大功率跟踪)技术来提高太阳能电池的利用率。分别采集了带MPPT技术的太阳能基站电源的控制器与不带MPPT技术的控制器的电压、电流，并将发电功率进行了比较，在设计中做了大量的实验，采集了输出电压、电流，并形成了图表予以分析。以下是日光强度逐渐增强时的数据测试。实际采集过程是每5 s采集一次，这里将简单将每隔1分钟的数据进行列表分析，如表1所示。

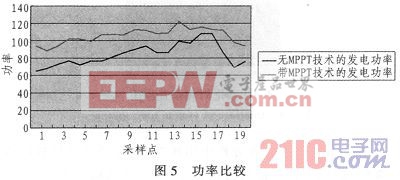

在同样的外界条件下，日光逐渐升强时引入MPPT技术的太阳能发电技术和无MPPT技术的情况下，将采集的数据进行分析，太阳能基站电源发电功率的比较见图5曲线所示。

由以上的数据可统计，在引入MPPT技术的太阳能发电技术后，发电功率增长了25．9％。
太阳能发电监测主要是对太阳能电源工作时的各模块的输入电压、电流，输出电压、电流以及环境温度的计算与监测。上位机每5 s钟发送命令，下位机接收到命令后即刻将实时数据传送。如果下位机中的备分机中出现断路、短路或通信故障等异常情况时，下位机即时发出报警信号，并传输给上位机，上位机接受到信号后进行报警提示。

6 结束语
本文通过采用GPRS对数据进行远程传输，结合上位机软件的监测，使整个系统的应用更为便捷，实验证明，其传输与监测均具有高的可靠性，为新能源的普及提供了条件。
