大功率IGBT驱动模块2ED300的特性及其应用

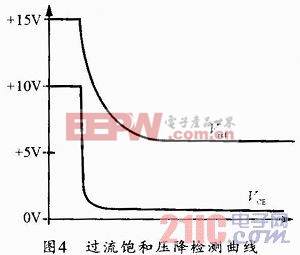

③软关断参数设置
对应图中的Sense X引脚，两路分别由R4、R8来设置，和IGBT的输入电容Cies有很大关系，IGBT越大，该值越小，FF800R12KF4对应的电阻值为7．5K。
④输出电源的处理
需要特别指出的是28，29脚(Vb-，Vb+)和30，31脚(COMB)之间需要并联缓冲电容，否则将严重影响驱动波形，更严重的后果将造成IGBT的损坏。
3．2 实验结果

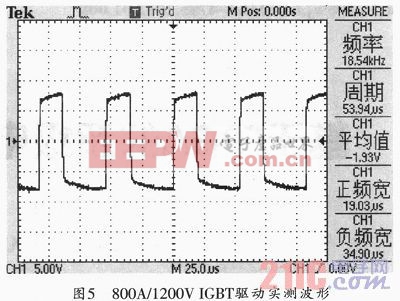

图5是示波器采集到的所设计电源的IGBT驱动波形。

从上图可以看到，IGBT驱动波形上升下降速度适中，平台幅值为±16V。但是高低电平的平台有一定斜度，主要原因是2ED300模块引脚Vb±和COMX之间未加缓冲电容(E2～E5)或取值太小，Ex最好使用钽电容，推荐值为220μF。
3．3 设计中需要注意的问题
(1)模块2ED300外围参数的设置取决于应用模式和驱动ICBT的型号
首先要确定工作于直接模式还是半桥模式，然后根据所选择ICBT的型号查产品手册确定陔型号IGBT的Cies值进行计算，并且还要通过实验对参数进行整定，得出较适合的参数才能确保模块安全可靠工作。
(2)2ED300与IGBT之间的布线需要特别的注意
栅极驱动布线对防止潜在的振荡、减慢门极电压的上升、减少噪声损耗、降低门极电源电压或减少门极保护电路的动作次数有很大的影响。因此，必须将模块的输出级和IGBT之间的寄生电感减至最低，即尽量减小二者之间的距离，并且用绞线传递驱动信号。

4 结束语
2ED300模块具有很强的动态驱动能力，包含有完善的短路过流保护和电源监控功能，外围路简单可靠，使用方便灵活，应用场合广泛，是一款性能优良的驱动模块。设计时充分考虑其特点，通过合理设置外同参数，保证安全可靠的驱动大功率开关管IGBT工作，可以在工程中推广应用。
