内带监控器的高电压电流型PWM控制器HV9606应用
时间:03-15
来源:互联网
点击:

式中 tON为最大栅极驱动输出导通时间;
UIN MAX 和UIN MIN分别为最高和最低输入电压;
POUT MAX和POUT MIN分别为最大和最小输出功率;
DMIN为在最坏条件下栅极驱动输出脉冲最小占空比(195nS);
fPWM为最大栅极驱动开关频率;
fosc为最高振荡频率。
3.11 监控器
在各种实际应用中,都可以采用电压监控电路。HV9606内的监控器控制软起动电路,当STATUS输出脚为低电平时,软起动电路开始工作。实际工作过程中,只有电流取样(SENSE)脚的电压低于0.85UREF-100mV时,STATUS脚才为低电平。
监控器还可用来监控DC/DC变换器的输出电压。在这种情况下,STATUS输出脚可用作电源监控器,当电源电压低于设定值时,该输出脚也可完成微控制器的通电复位(power on reset )功能。在DC/DC变换器中,只要输出电压在规定的极限值以内,监控器就可封锁软起动电路,因此当输入电压短时下跌后,变换器可以快速重新起动。这样,在电源系统维持时间确定的条件下,可以减小输入和输出电容器的容量。
只要将STATUS脚接到SS脚,监控器还可用作高精度低输入电压检测和封锁电路。STATUS脚有10μA电流,STATUS脚与SS脚连接后,软起动电容器的充电电流将增加一倍,因此在软起动时间相同的条件下,软起动电容器的容量必须增加一倍。电流取样(SENSE)脚通过电阻分压器可以接到任何被监控的电压源(不是HV9606组成的DC/DC变换器的输出电压)或逻辑输出端。当SENSE脚的电压低于0.85UREF-100mV时,SS脚将变为低电平,因此可以封锁栅极驱动输出信号,从而关断DC/DC变换器。即使GATE脚输出维持在低电平,振荡器仍然正常工作,并且同步SYNC I/O脚仍与系统其他元件保持同步,也可为电源系统提供时钟信号。
3.12 关断与封锁
根据电源系统的要求,HV9606也可被关断或被封锁。
STOP脚的电压降低到SGND脚电压时,HV9606将被关断,此时HV9606处于零功率(只有漏电流)状态。在此状态下,振荡器也停止工作。利用一只击穿电压在20V以上的外接MOSFET、光电耦合器和开路集电极晶体管即可将STOP脚电压拉低到SGND脚电压。应当说明,采用这种关断方法时,将会使同步(SYNC)脚电压降低,因此接在SYNC脚的其他元件将不再同步。
只要输入电压超过设定的停机门限电压,将SS脚电压拉低到SGND脚电压,可以封锁PWM电路的输出脉冲。因此,可以使栅极驱动电路始终输出低电平。只有SS脚的电压升高后,软起动才能重新开始。在封锁状态下,内部起动稳压器给HV9606供电,因此振荡器将正常工作,并且SYNC脚将与系统中其他元件保持同步,也可为系统提供时钟信号。拉低SS脚电压可由击穿电压大于5V的MOSFET、光电耦合器和开路集电极晶体管来实现。
4. 实际应用电路

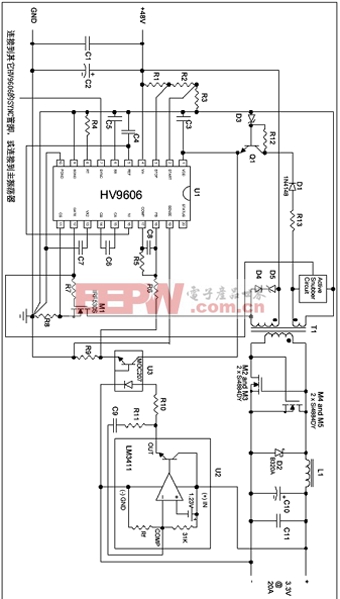

HV9606组成的1.5W隔离型反激变换器实际电路如图3所示,输入电压为48V,输出电压为3.3V,输出电流可达20A的隔离型正激变换器实际电路如图4所示。


5. 结语
以HV9606为核心的变换器,具有完善的功能、稳定的性能和较低的成本。可广泛应用于移动痛惜、数据处理、汽车电子等各个领域。
