LCD背光和I/O端口及电源保护电路介绍

路中的设备。在故障被清除前，PPTC器件会一直锁定在高阻抗状态。一旦重新上电，PPTC器件将自行复位，并允许电流通过，使电路重新恢复正常运作。

虽然PPTC器件不能防止故障发生，但它们能迅速做出反应，把电流限制到安全水平，从而有助于防止故障损害下游的器件。此外，PPTC器件的小外型使它们易于在空间受限的应用中使用。

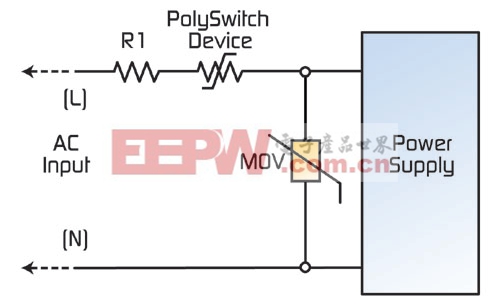

图3：开关模式电源的典型电路保护设计

如图3所示，PolySwitch器件可以与电源输入串联使用，以帮助保护系统内的元器件免受短路、电路过载或客户误操作造成的损害。另外，安装在输入端的MOV器件有助于对LED模块提供过压保护。

PolySwitch器件也可以放置在MOV之后。许多设备制造商更喜欢采用将可复位PPTC器件与上游故障安全保护手段相结合的保护电路。在图3的例子中，R1是一个与保护电路组合使用的稳流电阻。

现在市场上有很多针对LCD-TV接口故障保护的标准，每种标准满足不同的故障保护需求。尽可能使保护器件接近芯片组的I/O和Vcc引脚总是明智之举，因为电路板走线很容易受到传导瞬变信号的影响。

良好的接地措施再加上可靠的电路保护器件，可以增强瞬变电压或电流保护效果，有助于降低返修率和修复成本，并简化满足相应标准所需的工作。
