利用电源路径管理提升开关充电器效率

噪声使得这种基于电压的DPPM结构不适合应用在某些对噪声敏感的场合，比如音频设备。

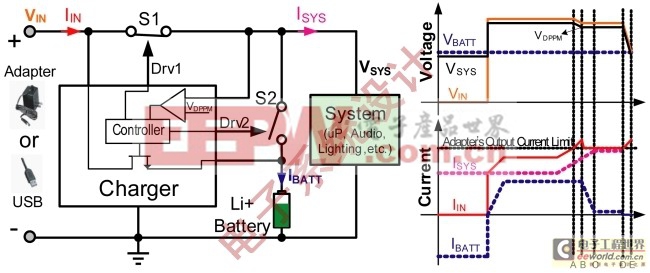

　　图5：基于输入电压的动态电源路径管理。

　　基于输入电流的DPPM（图6）采用检测电阻来评估输入电流，当输入电流达到预设电流门限时，通过动态降低电池电流来防止适配器过载或系统电压下降。这样就保证了系统电压的稳定，降低了适配器的额外功率要求。同时，该拓扑还具备电池反向补充供电的能力。

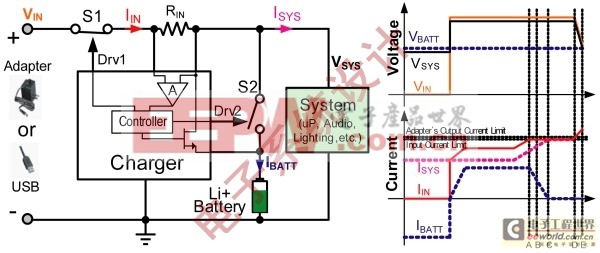

　　图6：基于输入电流的动态电源路径管理。

　　有些充电器（例如MPS公司的MP2607）可以根据不同电源要求，优化选择不同的动态电源路径管理方案。MP2607根据不同的适配器类型，在基于输入电压和基于输入电流的DPPM两种拓扑之间进行智能选择。若输入是交流适配器，MP2607采用基于输入电压的DPPM技术，控制适配器交流电压，使得交流适配器可以同时为系统供电和为电池充电，工作波形如图7所示。

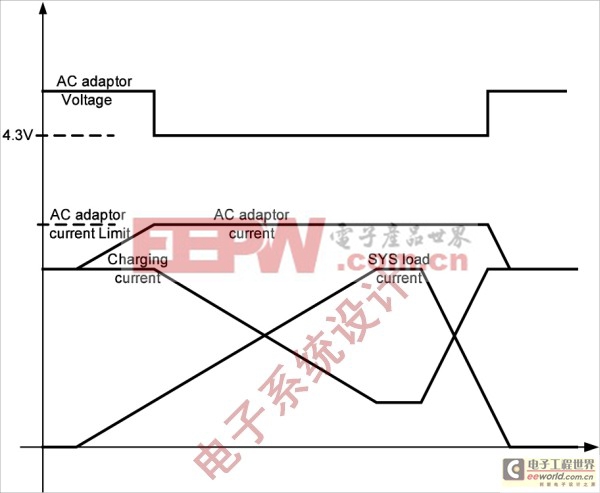

　　图7：MP2607在交流适配器输入时的动态电源路径管理。

　　在USB输入模式下，MP2607采用基于输入电流的DPPM。如图8所示，考虑到USB提供电流能力有限，设置充电电流在USB限制电流以下。若系统负载电流大于USB限流值，电池将反向补充供电。

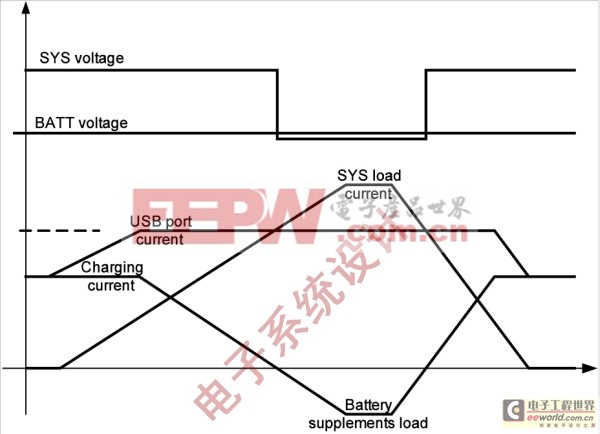

　　图8：MP2607在USB输入时的动态电源路径管理。

　　总之，具有动态电源路径管理的充电器（尤其是那些能在不同管理模式之间切换的充电器）可以为移动电子设备提供更加精妙的电源解决方案，从而给用户带来前所未有的便利、性能和效率。
