纯甲类末级无反馈功率放大器

1所示。可用2SK146/2SJ73、2SK147/2SJ72、2SK170/2SJ74直接替代2SK389/2SJ109。同样可以用各种低噪声小信号用晶体三极管替代2SC1775AE/2SA872AE、2SC2856/2SA1191。2SK213/2SJ76可用2SK214/2SJ77、2SK215/2SJ78、2SK216/2SJ79替代，这些管子特性相同，耐压更高。

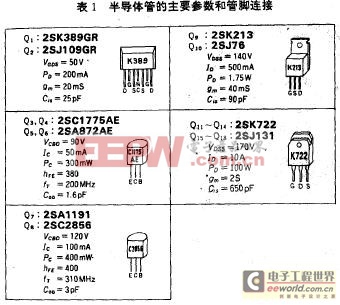

　　末级MOS-FET除了前面提到过的代用管之外，还可以使用东芝公司的2SK1529/2SJ200，日立公司的2SK1057/2SJ161、2SK1058/2SJ162。若使用东芝公司的2SK1530/2SJ201，适当加大散热片后，使用两对管子就可满足输出功率的要求，当然此时管子的静态电流应为0.88A。

　　五、调试

　　按下述顺序进行调试。

　　1、在焊接完印刷电路板后将全部VR调至中间位置。

　　2、检查电源电路的空载输出电压，此时应为±35V左右。

　　3、将电源与电路板连接好。

　　4、接通电源，用万用表测量Q8发射极750Ω电阻上的电压降，调整VR1使其电压降为1.4v。

　　5、将万用表接在④-⑦端，检查当旋动VR3时万用表所示电压能否在5V左右变动。该电压是末级偏置电压，应可在2.5V～6V间连续变化。

　　6、若上一步骤正常，将④-⑦端间的电压调至最小。值得注意的是，调动VR1也能变动④-⑦端间的电压，但VR1 是用来调整第二级放大级的静态电流用的。末级偏压的调整应使用VR3。

　　7、上述步骤全部完成后即可接入末级电路。接通电源后先调VR1使Q8发射极750Ω电阻上的电压降为1.4V。再调VR3使末级输出管的源极电阻0.22Ω两端的电压降为97mV，调VR2使放大器输出端的电压为零伏。由于上述调整相互间有影响，所以应重复几次。由于末级输出管参数的离散性，调试时应使静态工作电流最大的管子的源极电阻电压降为97mV，其余管子均小于97mV。该机制作时电阻电压降最小的为52mV。

　　六、特性

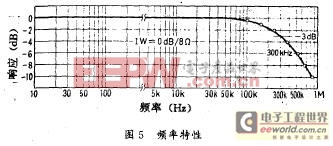

　　该放大器的残留噪声不随输入端短路或者开路发生变化，均约0.4mV（平坦）、0.1mv（1HF-A曲线）。频率特性如图5所示，-3dB点为300kHz。阻尼系数在10Hz～100kHz范围内是平坦的，约为50左右。用20kHz方波作容性负载测试也不存在任何问题，没有出现自激现象。谐波失真率如图6所示。

　　从试听结果来看该机末级采用的是MOS-FET，但声音与前面介绍过的末级采用晶体三极管的末级无负反馈功率放大器非常相似，不仔细鉴别是无法将它们区分开的。
