三相PWM逆变器的主电路设计

时间:04-26 来源:互联网 点击:

, C22 , C23 为逆变器上桥臂产生悬浮电源的自举电容, 它们影响着这三只功率管的正常工作。R27~R30, P2 为过流检测电阻, 只要改变P2的大小, 就可调接电流保护值的大校R21~R26 为IGBT的栅极电阻。D1~D6 选用快恢复二极管。

2. 5 控制电路设计

控制电路采用集成脉宽调制电路芯片SG3524.SG3524 与正弦函数发生芯ICL8038 连接来产生SPWM波, 控制全桥逆变电路。

按照SG3524 的工作原理, 要得到SPWM 波, 必须得到一个正弦波, 将它加到SG3524 内部, 并与锯齿波比较, 就可得到正弦脉宽调制波。

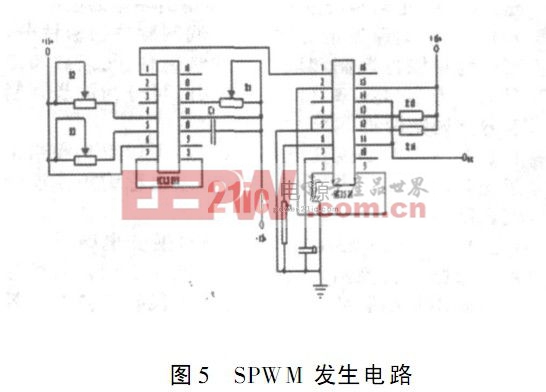

如图5 示正弦波电压由函数发生器ICL8038 产生。正弦波的频率由R2、R3 和C1 来决定, 1. 15/ ( R2+R3 ) C1, 为了调试方便, 我们将R2、R3 都用可调电阻,R1 是用来调整正弦波失真度用的。当时f= 50Hz, R2+ R3= 10kΩ , 其中C1= 2. 2uF.正弦PWM 波ue 信号产生后, 输入到SG3524 的1 号脚, 正弦波和锯齿波在SG3524 内部的比较器进行比较产生SPWM 波。

加载中...

3 总结

本文主要实现了三相PWM 逆变器主电路设计, 包括整流电路、滤波电路、逆变器、驱动电路和控制电路设计, 完成了相关器件的选型, 基本实现了AC- DC- AC 转换功能。
