基于MC33262的高功率因数AC/DC变换器研制

实验结果显示该AC/ DC 变换器在较宽广的输入电压范围下获得高度稳定的直流电压400 V 输出,纹波峰峰值在8 V 以下,输出额定功率达150W ,满载下效率η= 95 % ,功率因数λ≥0. 99 ,输入电流总谐波畸变D 6 %. 图4 和图5 所示记录了芯片3 脚的采样输入电压、交流输入电流波形. 图6 所示为MOSFET 上源极电阻上的采样电压波形,它反映了流经MOSFET 上的电流波形,即电感储能阶段电感电流波形. 可看出由于MOSFET 开关频率很高(将近70 kHz) ,在开关关断过程中源极电阻上有较强的干扰电流流过,示波器记录波形上出现不少尖峰毛刺. MC33262 芯片内已预先设置了RC滤波器对该信号做滤波处理,不过一般可在4 脚与源极电阻间考虑再增添一外部RC 滤波电路,增强抗干扰效果.

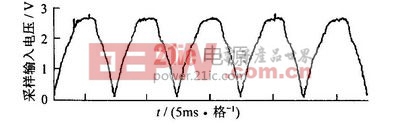

图4 　芯片3 脚电压采样输入波形

图5 　输入电流电阻采样波形

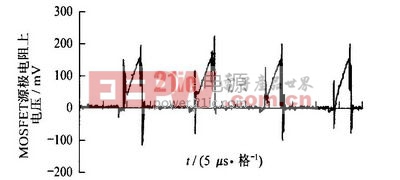

图6 　MOSFET上导通电流电阻采样波形

4 　结语

由MC33262 构成的功率因数校正电路外围结构简单,电路元器件少,电路的体积和成本下降,提高了系统的可靠性. 目前这种APFC 技术已经在开关电源、电子镇流器等诸多领域得到了应用. 该APFC 电路采用峰值电流控制方式,属于准连续电流模式,MOSFET 开关频率很高,这对EMI 滤波电路的设计有较高的要求. 不过该系列芯片与其他采用连续模式的APFC 芯片相比有着较高的性价比,值得作进一步完善研究.
