基于STC12 C5410AD单片机的数字电源设计

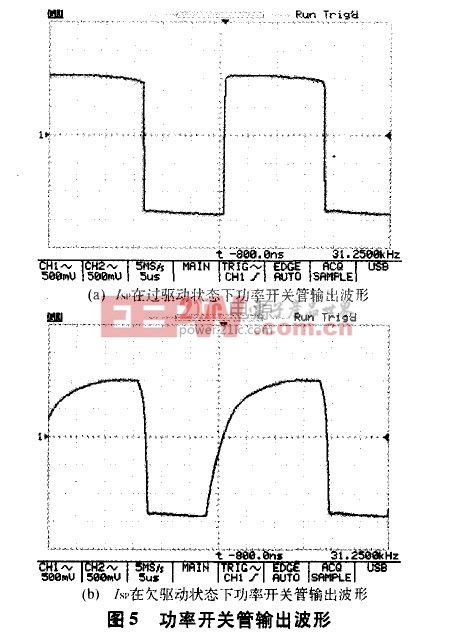

入电压为24 V、输出为12 V/3 A的情况下进行测试。峰值栅极驱动电流， 。在过驱动和欠驱动两种状态下的功率开关管输出波形见图5。从图5(b)可知，由于功率MOSFET欠驱动，上升时间t变得很长，开关转换过程中能耗大大增加，随之电源的效率和负载能力下降，此时电源只能驱动一半的负载。

如果选用的功率MOSFET输入电容c 和导通电阻足够小，在功率MOSFET栅极过驱动条件下，功率开关管输出波形可达到图5(a)的理想效果，t 变得很短，开关转换过程中能耗大大降低，电源效率和负载能力明显提高，很好地满足了电路设计要求。

3.2 电源滤波电路对电源纹波抑制的作用

用单电解电容(2 200 IxF/35 V)滤波和图3电路滤波，其实测波形见图6。可见，单电容电源纹波约为80 mV(p-p)，改进后实际应用电路的纹波约为35 mV(p-p)，对电源的纹波抑制起到了很大的作用。

4 结语

本文介绍基于STC12C5410AD型单片机的数字电源设计方案。实际测试表明，用带PWM和A/D转换功能的通用单片机实现数字电源的设计是可行的，其性能达到相当高水平，此方法具有推广应用价值。
