一种远程直流电源监控系统设计与实现

通信线路均采用屏蔽双绞线屏蔽外界干扰，并进行光电隔离。并将各范围内的模拟量输人信号统一转换为0 V～4 V的电压信号送至A/D转换器，为了提高系统抗干扰能力，采用差动放大器和隔离放大器。

2.2.2接地

信号接地保证同一逻辑系统的信号逻辑准确，消除同一逻辑系统的不等电位带来的干扰，保护接地保证了系统各部分的安全工作。而数字信号地和模拟信号地单点连接。信号地和大地采用3KV102电容连接。

3系统软件设计

3.1软件设计思路

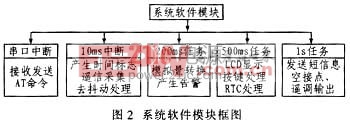

采用实时操作系统，即定时器T0产生10 ms中断，利用10 ms中断计数分别产生200 ms、500 ms和1 s任务。系统软件模块框图如图2所示。

3.2短消息模块无线传输

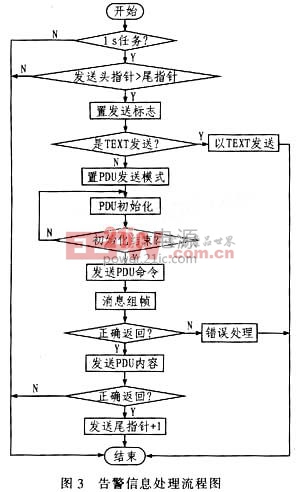

短消息模块无线传输分为告警信息主动上传和被动召唤。告警信息是主动上传，而遥控、遥测和遥调则是通过短消息召唤或控制实现的。告警信息处理流程如图3所示。

告警分为遥信告警和遥测告警。遥信告警实现方法：定义若干位为告警位，需产生告警的遥信接至该位置上，一旦触发该位置遥信，则产生告警信息。

短消息模块的告警信息必须以汉字发送。而每个汉字采用UNICODE编码，占两字节，如电0x7535子0x5b50。将汉字转换成UNICODE编码在单片机下编程比较困难。因为直流电源监控的告警信息有限，并且微软的操作系统提供该类函数，所以需将所有用到的汉字以表的方式写入代码空间。根据直流系统不同的告警代码直接查取告警信息的UNICODE编码。遥控遥调信息处理流程如图4所示。

遥控、查询测量信息是以TEXT方式发送。当短消息模块接收下列格式的短消息后，并且密码正确，就将召唤直流电源信息按照接收号码返回短消息或者下发遥控命令，返回控制结果。

短信内容格式：;密码;功能码(;内容1)(;内容2)(;……)。其中，密码为6个字符/数字;功能码包含2个字符，如表1所列;内容长度不定。如：查询系统测量信息短信内容格式：;1234156;01;遥控设备开关机格式：;123456;02。

4 结束语

本系统设计实现直流电源的遥控，遥调输出和遥信、遥测输入。针对直流电源传输信息少的特点扩展了短消息模块，为直流电源监控设计了无线传输方案。基于短消息传输的电源监控系统无需构建额外的无线通信网络，而是通过现有的覆盖面广，运行稳定的网络进行专用的无线数据传输。
