UPS及配电系统的可用性分析案例

　　使用UPS电源系统时，不仅要定期对各主要元件进行检查，还要对UPS电池组的各个电池单元端电压与内阻进行检测。若发现其电池组的某个电池单元的端电压差值>0.4 V或者内阻>使用UPS电源系统时，不仅要定期对各主要元件进行检查，还要对UPS电池组的各个电池单元端电压与内阻进行检测。若发现其电池组的某个电池单元的端电压差值>0.4 V或者内阻>0.08Ω的时候，就应该断开工作异常的电池单元与电池组的连接导线，使用外置的独立充电器对工作异常的电池单元进行单独充电，将其充电电压（对12V蓄电池而言）保持在13.5~13.8 V之间，充电时间控制在10~12h.需要注意的是，UPS电源在使用过程中，电池组内的各个电池单元的充电会不一致，可能产生电池单元端电压以及电池内阻的不平衡。这些是无法依靠UPS电源系统内部充电回路对其充电而得到消除和校正的，若不及时对不平衡电池单元进行脱机均衡充电的话，可能导致上述问题更加严重。

　　为了解决这一瓶颈，可以在UPS系统中加入一个特性和电池互补的备用电源：在市电断电时的不需要很快反应，但是在长时间停电条件下能够持续提供电力，燃油发电机组就是最为合适的一个选择。因此在UPS系统配置上可以加入一个自动切换装置，在市电停电后切换到发电机组。这样一来能够极大的提升长时间断电条件下UPS系统的可用性。如此则UPS系统的可用性路径就成为

　　虽然在可用性路径里面多串联了一个市电与发电机切换用的ATS，增加了单调路径发生故障的概率，但是相对长时间断电带来的可用性问题来说还是值得的。

　　在UPS应用的另外一个分支是目前正在兴起的直流UPS系统。直流系统的思路是出于提高效率的目的，减少电源系统中间的转换环节，电力分配部分由原来的交流转换成直流。一个理想的直流UPS系统服务器应用从市电到12V终端的应用结构见下图：

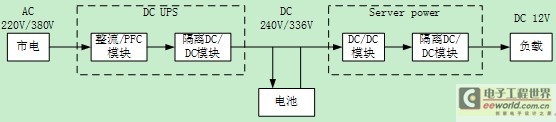

　　可以看出，理想的直流UPS系统由于把交流系统中UPS的逆变环节与服务器电源中的PFC环节使用一个隔离型DC/DC环节来取代，从而可以改善效率。不过在直流UPS系统里面由于电池电压的变动范围是比较大的，为了取得更优化的效率曲线，在后级的服务器电源中也有可能使用两级结构。也就是通过一个简单的转换，减小服务器电源隔离DC/DC转换级的输入范围，以得到更好的节能效果。此时的结构见下图：

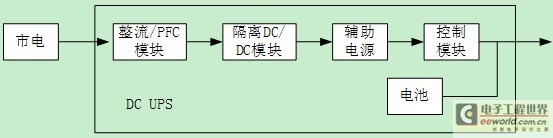

　　在这种直流UPS体系里面，不存在交流UPS中的旁路回路了，只存在一个市电到电池回路，这个回路也兼有充电器的作用。因此从单个UPS的可用靠性角度考虑，直流UPS可靠性链路只有两条，其中一条是两级变换加上辅助电源与控制板，另外一条是电池，见下图所示：

　　与交流UPS相比，直流UPS供电少了交流UPS的旁路回路，少了一个提升可用性的回路。但是电池是直接给负载供电的，可用性要高于交流UPS。因此在可用性的方面直流供电系统有得有失。但是另一个方面直流系统比交流UPS更容易进行并联，从而可以利用增加并联台数的方式增加可用性。

　　配电系统的可用性

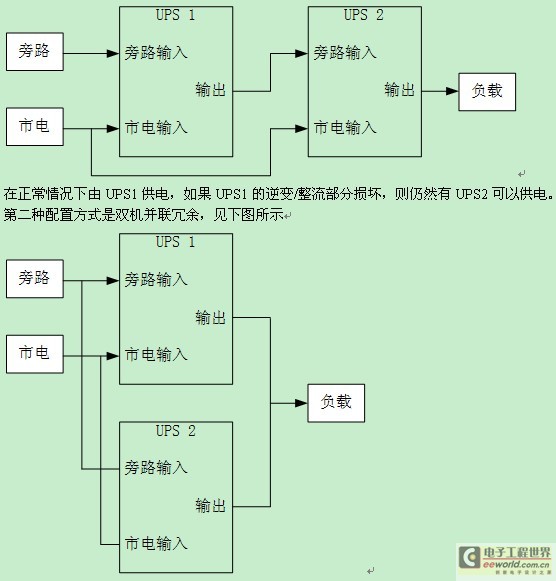

　　对于一般的UPS系统应用来说，存在两种常见的配置方式，一种是双机热备份，见下图所示：

　　这种配置方式下两台UPS是完全并联工作的。基于前面可用性的原理，第二种配置方式比第一种会有更高的可用性。

　　这里就反映了可用性与可靠性的一个明显不同。对于两台并联冗余配置的UPS，由于器件多了一倍，那么出现故障的概率也会增高，因此从统计意义上来讲整个系统的MTBF会下降。但是由于其中一台出现故障之后仍然有一台在工作，只要出故障的UPS能够很快修复，负载就仍然处在有效的保护之中，可用性是提升的。从负载的角度衡量，评估系统的可用性比可靠性更加有意义。

　　在可用性的定义中，电源系统恢复的时间越短，则可用性也会越好。因此把电源系统设计为模块化易更换的结构，可以大大减小维护时间，从而使得可用性显着改善。

　　对于机房应用的场合，双总线的概念应用十分广泛。对于关键的服务器负载，一般都提供两组电源输入。相应的，在配电部分就也可以对应采用两组独立的电源总线。结合UPS本身就支持双总线输入，实际上可以构造出很多种组合形式。对不同方式进行比较后，比较推荐的一种典型的结构见下图所示：

　　这里把两组独立市电都供给两套UPS系统，然后每一套UPS系统作为一条总线来使用，可以充分发挥市电双总线，UPS内部双总线以及负载双总线高可用性的优势。
