手机设计的灵敏度考虑
作的一部分,收发器使被接收信号降低,这包括由NF确定的输入匹配的影响。然后,语音和数据信息通过收发器和基带之间的接口。

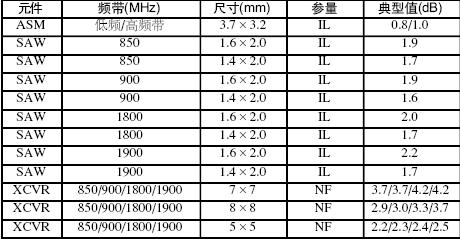

图1也示出接收通路中每个元件对灵敏度的影响。此方程式的简化结果是直观的。基带选择类似于有的软件系统选择。为使灵敏度最大,手机设计人员可以集中于三个RF单元:ASM、SAW和收发器。表1给出典型的元件参量。
从表1可见ASM的典型IL小于1dB。在占位面积减小50%以上时,IL最好仅改善0.3dB。实际上,零点几dB也是重要的。SAW尺寸已大大减小,每个频带IL改善约为1.7~2.0dB。考虑ASM和SAW以及这些器件所受的限制,其基片实现和尺寸更能驱动此技术。在注意产品的性能和IL差别时,在现有产品和下一代方案之间的改进不会超过0.3dB。
用简化的灵敏度方程式,若前端元件IL插入值最佳和基带有6dB SNR,则可以得到另外的结果。当收发器认为无损耗时,对于GSM无线电得到的结果是-113.3dB理论的灵敏度基值。此结果也是重要的,由于能满足严格的运营商对灵敏度的要求,很明显,必须仔细地选择收发器。整个NF性能也随输入匹配而变化,并直接与温度有关。需要LNA具有高输入增益,以便给出最好的NF。但这配合所需的良好线性度来满足其他GSM严格的性能指标,如闭锁测试和互调特性。收发器NF性能随供应商而异,但需要有最好的收发器NF性能,因为它是对灵敏度性能贡献最大的元件。
强调收发器对灵敏度的影响,现在最好生产手机具有-109dBm高频带灵敏度。找到具有-106dBm灵敏度的生产手机也是可能的。一些下一代收发器已使高频灵敏度改进到-110dBm。
结语
随着制造商继续寻求电话的变异和手机满足消费者的需求,下一步制约因数在于RF设计。同时,随着网络运营商寻求扩展他们的覆盖范围和严格其要求,这对灵敏度性能有一种复合影响。灵敏度仍然是最重要参量之一,手机和收发器设计人员继续选择最佳元件满足灵敏度要求。(益林)
