数字射频存储器模块电路设计

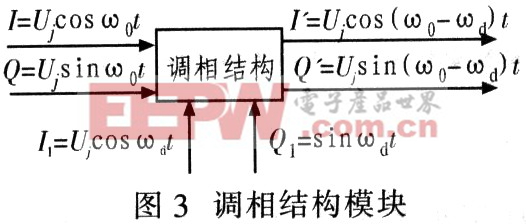

3．2 调相模块的一种实现方法
随着高速采集器件和RAM的不断发展，数字储频技术在获得更高采样率、更高分辨率、更大存储容量以及更低的功耗和成本方面已经有了很大改善，数字储频技术已经不仅仅在信号的复制和延迟上做要求，而是提出了更高的干扰条件．可以完成图4所示的结构，在高速D／A转换之前，加入新的调相(调频)模块，相当于在DRFM中将存储的信号，经过适当时间的延迟后进行适当的调相(调频)，产生与雷达信号频率、相位发生变化的射频信号，即可达到干扰雷达判断回波信号的目的，实现速度、距离的欺骗干扰。也可用图5所示方式表达加入了信号处理后，DRFM的基本结构。

两种表达方法很相似，只是置换了调相器和I)／A转换的位置．但是这样的简单调换对于干扰效果却有很大的不同。
图5中信号处理发生在D／A转换之前，调相和调频是在数字信号的状态下数字信号提高了信号的抗干扰能力，在远距离传输时产生的传输干扰比模拟信号小的多，且易纠错。如果采用图4中的先进行D／A转换，再进行模拟信号处理．模拟信号本身是连续的电信号，本身就和无用的干扰信息混合在一起，传输过程中，外界的干扰随时有可能使其受到影响而发生变化，一般经过几次放大后，会引起很多失真和引进很多干扰，信噪比会严重下降，传输的过程越远，信号就越差。综合上述原因，结合电子作战和DRFM本身的精确复制特性，图5的结构无论是在灵敏度和准确度上都优于图4。
3．3 调相模块FPGA实现方法
图6给出数据调相电路组成的模块．双口RAM由FPGA来实现，由于FPGA的可编程逻辑，采样数据I10-17，I20-27、Q10-17、Q20-27、数据调相器电路，输入为I10-17，Q10-17，-I10-17，-Q10-17；输出为，I10-17，Ql0-17，I10-17，Q10-17，-I10-17，-Q10-17;输入输出组合，由控制字Sn~S1的组合决定。设计采用了数字调相移频的原理．通过连续改变数字移相器的相移使输出信号载频偏移设定值。该方法的移频精度、稳定度取决于数字电路的时钟精度和稳定度。

综上所述，得到可控制的调频调相干扰信号，进而优化了DRFM的干扰系统。DRFM本身是一种高速数字存储器件．可以在满足奈奎斯特采样定理的条件下对截获到的信号作长时间相参复制，如加入信号处理模块就可以更灵活的产生干扰信号，使适当的干扰信号进入对方雷达接收设备，破坏对方雷达对目标回波信号的检测，达到有效干扰的目的。而且此方法有很高的抗干扰特性．设计灵活，较易实现，不失为一种新的选择。

4 结语
