基于USB 的无线传输系统设计与实现

时间:02-15 来源:互联网 点击:

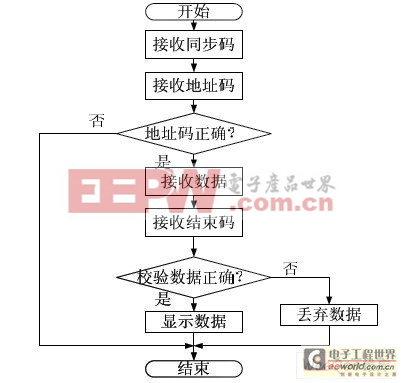

码,图5 为发送程序流程图。接收平台当接收到同步码后,进入数据协议接收状态,首先接收地址码,接收后会在内部快速验证是否和本地址一致,如果不一致将退出协议,如果一致则开始接收数据,最后接收结束码并进行校验,如果数据正确则把接收的数据传送显示,否则丢弃数据,图6 为接收程序流程图。

图5 发送程序流程。

3 系统的实际应用

该无线数据传输系统已经在教学中进行了实际应用,开发者在该系统的基础上制作了“计算机硬件开发平台”以及“基本逻辑门演示系统”两个教学仿真器。

“计算机硬件开发平台”作为一个基础的硬件开发平台,整体电路简单明了、与上位机接口方便且功能齐全,使开发者在平台上作二次开发容易,初学者也非常容易上手,方便计算机硬件爱好者的学习。

“基本逻辑门演示系统”使用VB 开发了上位机的演示界面,可以演示常用的逻辑门功能,系统调用Windows 的API函数来对PC 机的COM1 口进行数据发送,通过无线数据传输,在手持便携设备上由LED 显示与上位机同样的操作结果,从而实现了无线控制。

4 结语

使用USB2.0 接口以及无线数据传输模块设计实现的系统,不仅设计合理,而且使用方便,在实际中已经进行了应用,有很高的实用价值。今后,系统将采用蓝牙通信进行优化,进一步提高通信性能。
