基于有源RFID的自动报站系统研究

3 系统软件设计
本自动报站系统的软件也采用模块化设计，主要包括主程序、CC1100初始化程序、VS1003初始化程序、站台ID编码程序、MP3语音读取与播放程序、显示处理程序等。
3．1 站台发射端

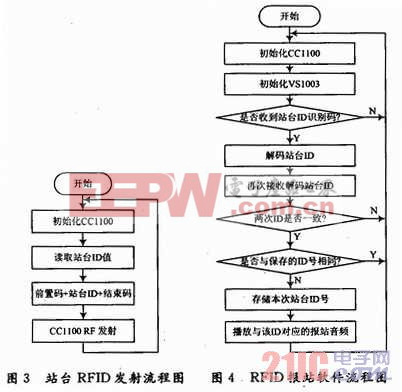

系统上电后，单片机STC89C51首先对CC1100初始化，接着扫描P1端口的ID编码状态值，并在该值的前面加上前置识别码，后面加上结束标识码，然后通过CC1100调制并发射。其软件流程图如图3所示。

3．2 车载接收端
系统上电后，单片机STC89C58分别对CC1100，VS1003和显示单元进行初始化。当汽车即将到达车站(距离站台发射器约50 m)时，接收到站台发射的RF信号，系统分两次接收解码出该站台的ID编码号，通过比较两次的ID编码值，可有效排除外来干扰，提高系统抗干扰性能。只有两个值相等才判断确定为该站台的正确ID编码号，并与上次存储的ID号进行比较，如若相同，判为同一站台，返回重新检测与识别，不再重复报站；如果不同，则存储本次ID编码值并搜索与读取SD存储卡中相对应的MP3语音文件，然后输送到VS1003进行语音播放报站。其软件流程图如图4所示。

4 结语
本文针对当前我国各城市公交车报站方式上的不足，利用无线射频识别技术，设计了一种基于RFID技术的公交车自动识别车站、自动报站的技术方案。这种基于RFID技术的公交车自动报站系统，实现了公交车的自动报站功能。在识别车站、自动报站的过程中，完全不需要驾驶员进行操作，减轻了驾驶员的负担，增加了车辆行驶的安全性。本系统具有报站准确率高、价格低廉、运行成本低、维护方便的优点，不失为一种实用的公交车智能装置，具有一定的推广应用价值。
