2．4 GHz无线收发芯片A7105及其应用

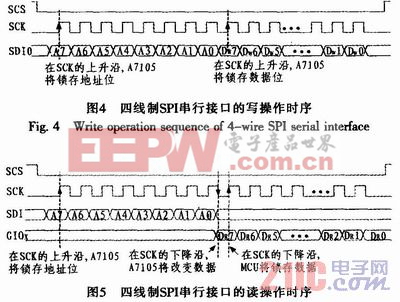

由89C2051单片机的p1．0作为A7105模块的片选信号，P1．1为模块提供串行时钟信号。P1．2与模块的SDI引脚相连，负责地址信息由单片机输出和进行数据写操作时的数据写入A7105。P1．3管脚与模块的GI01相连，当进行数据的读操作时，由P1．2送出8位地址信息，数据则通过GI01管脚被读入单片机内部。采用四线制，需要对A7105中的GPI0x的控制寄存器进行设置，这里使用的GI01作为输出管脚，因此需要将GPI01 Pin Control Register(地址位0Bh)中的GPI01S3～GPI01S0四个二进制位设置为“0110”即可。四线制的SPI读写时序分别如图4和图5所示。

由于A7105的工作电压范围为1．9～3．6 V，AT89C2051的工作电压范围为2．7～6 V，所以在本实验系统中，将其电压统一为3 V，采用两节5号电池供电。在以后的实验中，可考虑采用低压差电压调节器LM1117。

4 系统软件设计
A7105无线收发芯片有两种工作模式：FIFO(利用RF内部的存储器先储存要发射／接收的数据)和Direct(直接发射／接收)模式。不同的工作模式可以由初始化相应的寄存器来设定。在本系统中，设置A7105工作在FIFO模式下，此时最大可以写入64个字节的数据，这里设置8个字节(64 bit)的数据作为接收模块的地址信息。
4．1 A7105的初始化

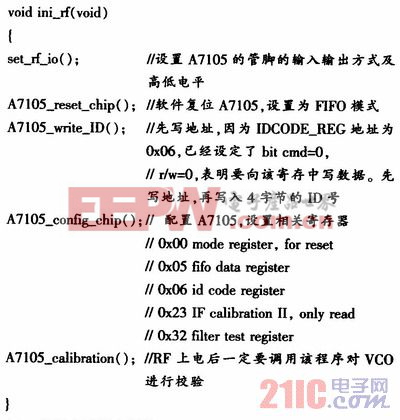

A7105芯片在上电之后，首先进行的就是初始化，下面结合初始化程序进行说明。

4．2 发射电路程序设计
发射电路在上电之后，首先对A7105无线收发模块进行初始化，之后进入按键检测状态。若有按键按下，则进行发送数据，之后进入等待接收来自接收电路的反馈信号。在电路初始化时，已将A7105的GI01管脚设置为高电平，进入等待接收数据后，如果有数据到来，则GI01管脚变为低电平。当数据到来时，将GPI01 Pin Control Register(地址位OBh)中的GI01I设置为1，可以让GI01管脚输出反向。发射电路的系统程序流程如图6所示。

4．3 接收电路程序设计
在接收电路中，MCU首先初始化A7105模块，和存储64位的地址信息，然后进入等待接收状态。当接收模块接收到发送电路发来的数据后，与自己内部储存的64位的地址信息进行对比，若相同，则发送确认信息，并控制P3．7管脚输出低电平，点亮LED，其主程序流程如图7所示。

5 结论
该系统采用89C2051和A7105无线收发模块，实现了LED的无线遥控，为进一步研究室内照明无线遥控系统奠定了基础。当然，本系统电路和实际使用的无线遥控系统还有一定差距，主要表现在以下三点：1)实用的室内无线照明系统的接收模块是通过继电器去控制220 V的交流电，本系统中仅以一个LED来模拟；2)实际中有多个无线接收模块，因此在主控制器中也应该有多个按键；3)本系统尚未考虑节能的问题。如果采用电池供电，必须考虑节能的问题，在没有数据传输时，均应考虑让单片机和无线收发模块进入体眠模式。如果能从220 V交流电中获取能量，则可以不考虑能量的问题，但会使得设计成本增加。
本系统的突出优点在于价格低，A7105无线收发模块批量购买，每片不足5元，AT89C2051单片机1元左右。若设计成实用的产品，则需增加继电器，目前普通继电器例如MK2P(JTX-2C)在5元左右，若批量购买，价格会更低。另需按键和外壳等，最终成本可以控制在15元以内。因此，若本系统能够成功应用于室内照明无线遥控，则出售价格会非常低，普通百姓能够承担得起，在国内将会拥有广阔的市场。
