提供一个30．72MHz时钟REFCLK，给SCAN25100作为参考时钟。REFCLK和SYSCLK均使用LVDS差分电平，在FPGA内部使用缓冲器IBUFGDS来将输入差分时钟信号转为单端时钟，而使用OBUFDS将单端时钟转为差分时钟输出。
TXCLK为FPGA输出给SCAN25100，用于采集输出数据tx_data(9：0)的时钟。RXCLK为SCAN25100输出给FPGA，用于采集输入数据rx_data(9：0)的时钟。TXCLK和RXCLK配置使用INCMOS18电平，均为双边沿采集数据，其时钟频率由用户根据需求配置SCAN25100串行接口(DOUT和RIN)的传输速率决定。SPMODE(1：0)的配置值决定传输速率，对应关系见表1。
2．3 PCB布板设计

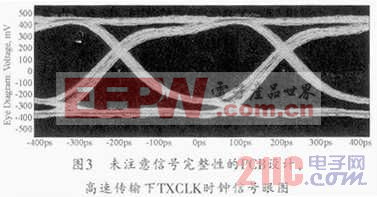

PCB布板设计要特别注意信号完整性问题，尤其当系统设定速率为2457．6Mbps高速传输时。图3所示为系统速率设定为2457．6Mbps，未注意信号完整性问题的PCB布板设计下，TXCLK时钟信号眼图，可以看到时钟信号质量较差。而SCAN25100对TXCLK信号质量要求较高，如占空比要求为45％～55％范围。经测试，在此设计下，当系统工作于614．4Mbps或1228．8Mbps时，系统能正常传输数据，但当系统速率转换为2457．6Mbps，此时TXCLK／RXCLK双边沿对DDR(Double Data Rate)数据出现了错误采集，SCAN25100与光模块之间的差分串行数据线传输也变得不稳定。因此系统对PCB布板设计要求较高。
FPGA与SCAN25100之间的并行数据线要与相应的TXCLX／RXCLK时钟线等长布线设计，同时根据国家半导体的推荐，布线应采用65欧姆阻抗匹配。SCAN25100与光模块之间的高速差分串行数据线，应合理布局，使其尽可能得短，同时DOUT和RIN应布于不同层尽量分隔开布线，这样尽可能地减少DOUT和RIN之间的串扰。PCB布板优化设计后，高速传输下TXCLK时钟信号眼图如图4所示。可以看到“眼睛”张开，信号质量得到改善。
3 FPGA设计
FPGA内CPRI数据包括用户I／Q数据、控制管理数据和同步数据。在发送端，通过CPRI固定的帧结构形式将这三部分数据进行复接与成帧处理，然后发送给SCAN25100完成物理层8B／10B编码和并串转换。在接收端，光模块接收回的数据，经由SCAN25100物理层8B／10B解码和串并转换，FPGA将这三部分数据进行分接与解帧处理，并提取出时钟信号。下面分别对FPGA对SCAN25100控制与状态监控，数据接口发送与接收模块进行相应介绍，采用Verilog语言设计相应模块。
3. 1 配置与监控模块
FPGA需要根据系统需求对SCAN25100进行相应的配置，如设置芯片管脚使用电平标准，传输速率SPMODE(1：0)等，以使其正常启动工作。对SCAN25100的配置，可以使用两种方式。通过对SCAN25100芯片的相应配置管脚直接进行电平拉高或拉低操作，这种方式较为简单，但无法实现系统工作时动态改变配置值；FPGA将配置数据通过芯片的MDIO接口写入芯片，这种方式需要FPGA同样定义一个MDIO接口，配置过程稍显复杂，优点在于辅助软件的支持可以在系统工作时动态改变配置值。
为了系统调试工作的方便，通过FPGA对SCAN25100的状态监控是非常有必要的，需要将芯片的几个反映芯片工作状态数据输出给FPGA。
3．2 发送模块
CPRI标准数据位为16位，在发送时需要将16位数据分拆为高8位与低8位，然后使用FPGA的ODDR模块，将分拆后高8位与低8位数据拼接成DDR数据输出，同时输出TXCLK送给SCAN25100采集DDR数据。这里需要调节好TXCLK与输出DDR数据的相位关系，以保证SCAN25100能够正确采集数据。
3．3 接收模块
通过光纤接收回来的数据，经由SCAN25100物理层8B／10B解码后，以DDR数据并行传输给FPGA，此时数据位为10位，其中低8位为有效数据。使用SCAN25100同步输出的RXCLK用于FPGA内部的IDDR模块采集数据，IDDR模块两个数据端口分别输出数据的高低位，将数据进行相应拼接获得16位CPRI数据。此时还需要通过一个异步FIFO，将数据由RXCLK时钟域转为FPGA内部时钟域。最后数据可以送给CPRI模块进行分接与解帧处理。
4 实际测试
4．1 测试方法
为了对系统的光纤通讯传输进行测试，在FPGA中定义了一个PRBS(伪随机码序列)模块，用于产生测试数据，数据帧头为0x50BC。例化两个相同的PRBS模块，一个放置于发送端，产生测试数据，通过发送模块，由FPGA输出。将一根光纤的两端同时连接于光模块形成自环回路，FPGA发送端输出的PRBS测试数据，经由FPGA外部回环返回给FPGA接收。当FPGA接收端接收到数据为0x50BC时，接收端放置的另一个相同PRBS模块开始启动(未接收到帧头0x50BC则一直处于等待状态)，产生与发送端相同PRBS数据送入PRBS比对模块，与接收数据进行比对。PRBS比对模块输出比对结果，同时可使用Chipscope抓取接收数据与发送数据对比，确认系统是否正常工作。测试方案结构图见图5所示。|
