Bluetooth RF测试－正确的无线电设计测试

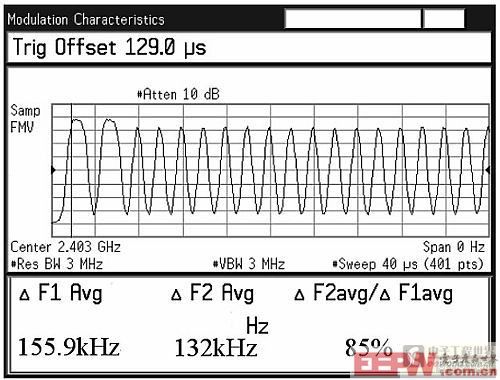

图4a 4b. 用于认证测试的调变模式

Bluetooth RF规格会检查11110000和10101010两个不同码型的峰值频率差异。GMSK调变滤波器的输出在2.5个位元之后达到最大，第一个码型会检查这一部份。GMSK滤波器的截止点和形状，可利用第二个码型来检查。

理想上，1010码型的峰值差异为11110000的88%，虽然有些设计因为在发射时未使用0.5BT的高斯滤波而显示较高的比值。最高的基本调变频率是500 kHz，即使位元传输率为1 Msymbol/s。图4中左边图形的浅灰色轨迹，显示I/Q不平衡状态的效应。当拥有图7所示的方块图之系统未经完整校验时，便可能发生此种情形。
