LPC1227的远距离ZigBee无线网关设计

4 测试结果
网关的测试借助上位机测试平台和ZigBee终端节点，以无线路灯节能、监控系统为应用背景。

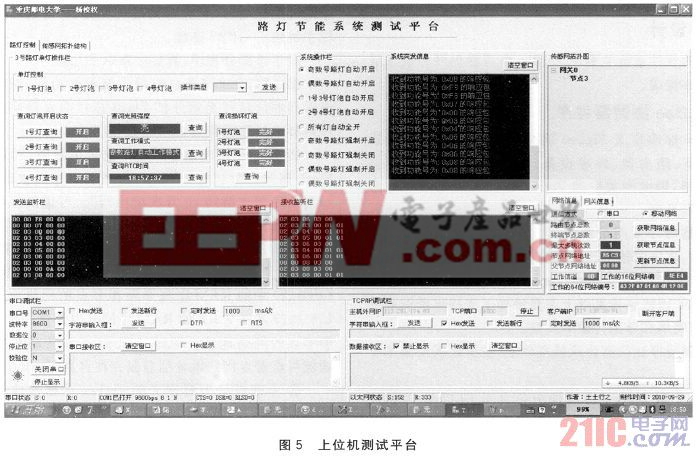

上位机测试平台如图5所示。

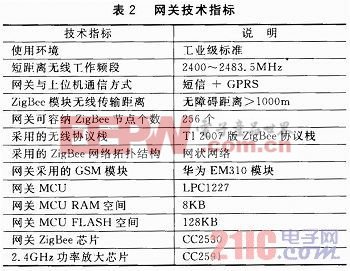

网关技术指标如表2所列。

5 总结
本次设计中网关没有采用任何嵌入式操作系统，相比当前采用的嵌入式操作系统网关，它具有更小的软件负荷和更低的软硬件成本。网关中的ZigBee模块加入了2．4 GHz功率放大芯片CC2591，使得ZigBee节点间的无线通信距离更大，更适用于远距离无线通信场合。
网关的MCU采用较新的基于Cortex-M0内核的ARM芯片LPC1227，运行速度高达45 MHz，具备在应用编程(IAP)功能，方便对关键数据的掉电保存。两路串口与ZigBee模块和GSM模块连接方便，具有较高的性价比。
系统软件的编写采用前后台的设计思想，使得网关具有很好的实时性和可靠性，满足工业级要求。因此本文设计的网关在低成本、远距离ZigBee通信领域具有较高的推广价值。
