波特率连续可调的串口通信技术
时间:03-09
来源:互联网
点击:

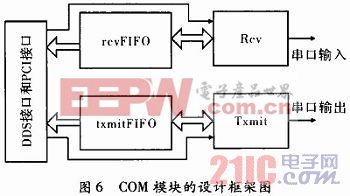

从PCI接口传送过来的数据是32位的,经过txmitFIFO,32位数据分4次传送到Txmit模块。
2.3 设计方案的验证
2.3.1 COM中各个模块的功能验证
要保证COM模块可以实现数据的发送与接收,其中的各模块必须实现各自的功能,再将各模块连接起来。
例如其中Rcv模块实现串口数据的接收,接收数据的频率由DDS接口产生的时钟信号fclk控制。接收的数据发送到revFIFO中。Rcv模块接受数据的仿真波形如图7所示,串口接收的数据是1,0,1,0,1,0,1,0,发出的数据是10101010。

2.3.2 COM模块功能的验证
各模块的功能验证通过后,再将各个模块连接起来,完成COM模块的设计,图8所示为COM模块发送端口的波形图。频率控制字是0x00119 400,DDS模块产生发送时钟fclk,Serial_port输出即为输出串口。

文中研究的波特率连续可调的串口通信模块是基于PCI接口的,其在工业控制中有着广泛应用。实现频率连续可调可以满足很多特殊需求。PCI接口的设计和通信模块的设计可以同时基于FPGA,实现设计的灵活性。设计方案中只实现了一收一发的功能,基于本设计可以扩展成多串口的波特率连续可调的通信卡。
