简易数字存储示波器的设计

进行两个2个字节的数据的读写操作，也就是一次修改的是16个点的状态，而我们要想只修改一个点的状态同时不改变其余相邻15个点的状态，那只能是先把原来位置的16个点的状态读出，使用位操作指令修改其中一个点的状态，然后在回写到RAM中。整体的过程即是：读取-修改(位状态)-写入。液晶画点是编程的难点与重点，需要把液晶纵向每隔转换为电压，要把水平方向转化为时间，将波形显示出来，其步骤如下：先确定打点的位置；其次读出该点所在的数据值；接着修改该点相应的位的值，对于单色液晶来说，只有两种操作，一是点亮该点，另一种是熄灭该点；最后将修改后的数据值写入对应的地址。打点流程图如图7。

3．4 测试结果

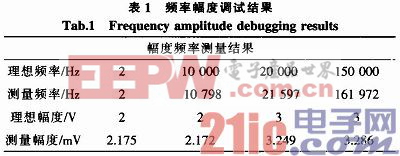

波形测试结果(波形之一，其他略)频率幅度测试结果如表1所示。

4 结束语
本系统按照功能全面，指标合理，总体价格低廉的要求设计了硬件电路，充分地利用了单片机的I／O接口，使之成功地实现了频率的测量，信号幅度的测量，以及不同灵敏度波形的显示。而且幅度频率测量误差较小，显示波形没有明显的失真，满足设计要求。如果利用高端控制器，则可以实现高精度的测量，前景远大，很有研究价值。
