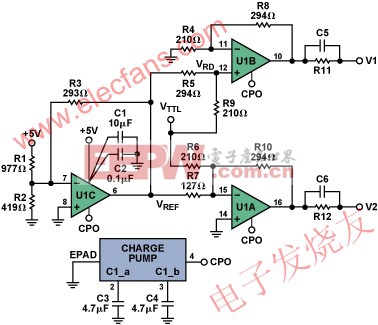

PIN二极管驱动器及运算放大器应用
图7. AD8037 PIN二极管驱动器电路 本例中,U2和U3采用同相配置,增益为4。利用AD8037的独特输入箝位特性,可以实现极其干净和精确的箝位。它可以线性放大输入信号,最高可达增益乘以正负箝位电压(VCH和VCL)。当增益为4且箝位电压为±0.75 V时,如果输入电压小于±0.75 V,则输出电压等于输入电压的4倍;如果输入电压大于±0.75 V,则输出电压箝位在最大值±3 V。这一箝位特性使得过驱恢复非常快(典型值小于2 ns)。箝位电压(VCH和VCL)由分压器R2、R3、R7和R8确定。 数字接口由74F86 XOR逻辑门(U1)实现,它提供U2和U3所用的驱动信号,两路互补输出之间的传播延迟偏斜极小。电阻网络R4、R5、R6和R9将TTL输出电平转换为大约±1.2 V,然后通过R10和R12馈送给U2和U3。 U2和U3的±1.2-V输入提供60%过驱,以确保输出会进入箝位状态(4 × 0.75 V)。因此,硅PIN二极管驱动器的输出电平设为±3 V。电阻R16和R17限制稳态电流。电容C12和C13设置PIN二极管的尖峰电流。 AD8137—差分放大器 差分放大器(本例所用的AD8137)可以低成本提供出色的高速开关性能,并使设计人员能够十分灵活地驱动各种类型的RF负载。有各种各样的差分放大器可供使用,包括速度更快、性能更高的一些器件。 高速差分放大器AD8137通常用于驱动ADC,但也可以用作低成本、低功耗PIN二极管驱动器。其典型开关时间为7 ns至11 ns,其中包括驱动器和RF负载的传播延迟。它提供互补输出,功能多样,可以替代昂贵的传统驱动器。 图8所示电路将单端TTL输入(0 V至3.5 V)转换为互补±3.5V信号,同时可使传播延迟最小。TTL信号放大4倍,在AD8137输出端产生所需的±3.5V摆幅。TTL信号的中点(或共模电压)为1.75 V;必须将同样的电压施加于R2,作为参考电压VREF,以免在放大器输出端引入共模失调误差。最好从一个低源阻抗驱动此点;任何串联阻抗都会增加到R1上,从而影响放大器增益。 图8. PIN二极管驱动器原理图 输出电压增益可由公式4计算: (4) 为正确端接脉冲发生器的输入阻抗,使之为50 ,需要确定差分放大器电路的输入阻抗。这可以利用公式5计算,得出RT = 51.55 ,与之最接近的标准1%电阻值为51.1 。对于对称的输出摆幅,两个输入网络的阻抗必须相同。这意味着,反相输入阻抗必须将信号源的Thévenin阻抗和端接电阻纳入增益设置电阻R2。有关详情,请参阅应用笔记AN-1026。 (5) 图8中,R2约比R1大20 ,以补偿源电阻RS与端接电阻RT的并联组合所引入的额外电阻(25 )。将R4设为1.02 k(最接近1.025 k的标准电阻值),以确保两个电阻比相等,避免引入共模误差。 输出电平转换很容易利用AD8137的VOCM引脚来实现,该引脚设置直流输出共模电平。本例中,VOCM引脚接地,以提供关于地的对称输出摆幅。 电阻R5和R6设置稳态PIN二极管电流,如公式6所示。 (6) 电容C5和C6设置尖峰电流,该电流有助于注入和移除PIN二极管中存储的电荷。可以根据特定二极管负载要求,调整这些电容的值,实现性能优化。尖峰电流可以由公式7计算。 (7) ADA4858-3—内置电荷泵的三通道运算放大器 许多应用只提供一个电源,这常常令电路设计人员感到为难,尤其是当需要在PIN电路中提供低关断电容时。这种情况下,硅或GaAs PIN二极管驱动电路可以使用片上集成电荷泵的运算放大器,而不需要外部负电源;其好处是可以显著节省空间、功耗和预算。 高速电流反馈型三通道放大器ADA4858-3就是这样一种器件,它具有出色的特性,片上集成电荷泵,输出摆幅可以达到地电压以下–3 V至–1.8 V(具体取决于电源电压和负载)。该器件十分鲁棒,可以真正为其它电路提供最高50 mA的负电源电流。 ADA4858-3为单电源系统中的互补PIN二极管微波开关驱动问题提供了一种独特的解决方案。回顾图4,从中可以看出:即使很少量的反向偏置也有助于降低二极管电容CT,具体取决于PIN二极管的类型。此类驱动器对GaAs PIN二极管很有利,因为这种二极管通常不需要很大的负偏置就能使关断电容(CT)保持较小的值(图9)。 图9. GaAs CT电容与电压的关系 图10所示电路用ADA4858-3作为PIN二极管驱动器。可以在输入端增加一个缓冲门,使该电路兼容TTL或其它逻辑。对此电路的要求是将TTL 0V至3.5V输入信号摆幅转换为互补–1.5V至+3.5V摆幅,用于驱动PIN二极管。 图10. ADA4858-3用作PIN二极管驱动器 R1、R2、R3和U1C形成该电路的–1.5V基准电压,内部负电压CPO由片内电荷泵产生。电容C3和C4是电荷泵工作所必用一对AD8037(U2和U3)驱动PIN二极管。
