差分阻抗计算的MathCad工作表

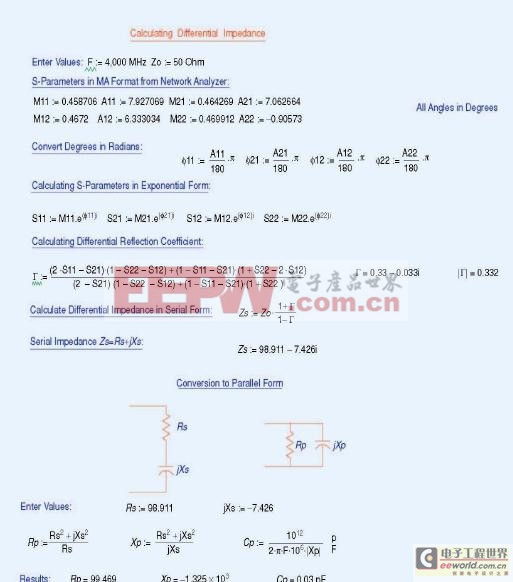

图14 是用MathCad 工作表根据在4,000MHz 上所测量巴伦的数据来计算差分阻抗的一个例子。差分阻抗的计算和结果曲线的绘制可能是很繁琐的，特别是对于宽带应用来说。在这种情况下，一个好的射频仿真程序可能会有所帮助。图15 是ACS的功能强大且价格并不昂贵的射频仿真器的LINC2 的仿真例子。为方便起见，还显示出了仿真电路图，其中包括了二端口黑盒子S1，这个黑盒子是与一个被测S-参数文件和2 个不平衡的50Ω 端口有关的。解出的差分阻抗显示在史密斯圆图的左边，对应的频率和单端口阻抗（每个端口对地）用4 个标记列在史密斯圆图的下方。LINC2 将所有类型的阻抗用串联形式来表示。可以很容易地用（21）-（22）将其转化为并联形式。仿真结果显示出感抗是接近于零的（与Math-Cad计算相比较）。当感抗不等于零时，原因可能在于校准得不完美以及测量中的某些不确定因素。在这种情况下， 如果需要更高的精度, 则要在巴伦的差分端口加上相反符号的感抗后进行重复测量（管脚2 和3）。然后，新获取的S-参数文件必须要再次插入射频仿真器中，此时便可以得到差分阻抗的正确值。文献[3] 对此方法进行了解释。
