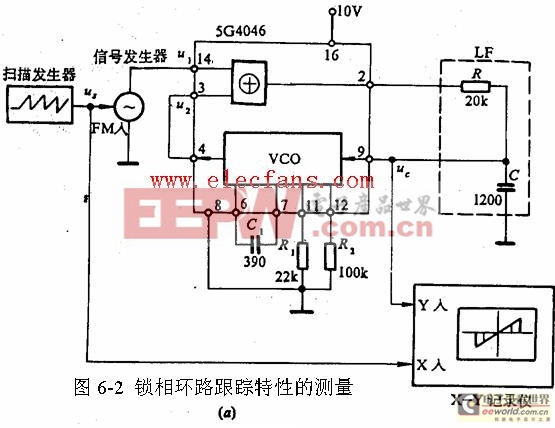

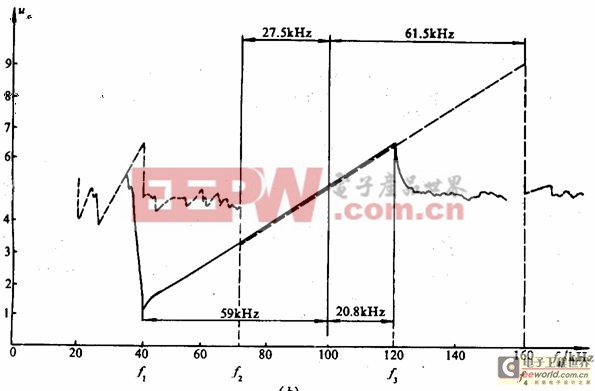

锁相环路跟踪特性的测量方法:锁相环路的跟踪特性是可以测量的。以CMOS集成锁相环路5G4046构成的跟踪滤波器如图6-2(a)。在电源电压为10V，中心频率fo=100kHz的情况下，用X—Y记录仪直接测得的结果如图6-2(b)。
当输入频率下降时得到图中实线，在fi=f3=1208kHz处环路捕获，在fi=f1=41kHz处失锁。由此可算得环路的同步带
