的程度共同决定。

　　由于有源电力滤波器的价格要远远高于无源滤波器，为降低补偿装置的投资，主要办法就是降低有源电力滤波器的容量。目前的主要思路是将有源电力滤波器和无源滤波器混合使用，用无源滤波器滤除谐波源中主要的谐波电流，用有源电力滤波器来提高总体的补偿效果，这就是混合型有源电力滤波器。还有学者提出其他方法，如注入回路方式等等，其主要目的也是降低有源滤波器的容量，但尚未进入实用阶段[4]。

2.3控制系统的简化

　　有源电力滤波器为了能及时产生补偿电流以抵消谐波源负载的谐波电流，要求其控制电路必须实时检测、计算补偿对象的谐波电流。目前完成这部分工作的主要是基于瞬时无功功率理论的各种检测计算电路。实现时多为模拟电路，其线路较为繁琐、结构较为复杂。许多学者一直在寻找比较简单的方法来完成这部分工作。另外，随着高速数据处理芯片DSP接口功能的日趋完善，采用数字化方法来实现这部分工作的研究也在积极地进行。

2.4补偿装置的多功能化

有源电力滤波器本身除能补偿谐波外，通过在控制电路上加以改造还可以补偿基波无功、电压闪变以及电压的不平衡等功能。有关这部分的研究也引起许多学者的关心并取得了许多研究成果[4]。

3有源电力滤波器的分类及应用情况

3．1分类

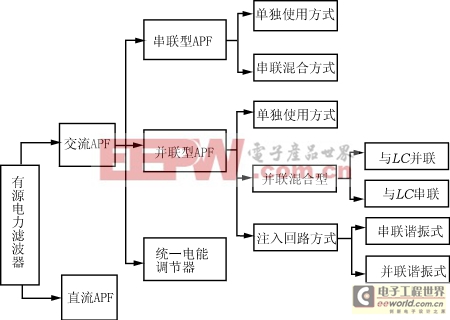

图1给出了有源电力滤波器的分类，图中APF为有源电力滤波器的英文缩写。用户使用的电源类型包括直流电源和交流电源两类，故有源电力滤波器按供电的类型可分为交流有源电力滤波器和直流有源电力滤波器[6]。从与负载联接形式的角度可分为并联型有源电力滤波器和串联型有源电力滤波器两大类。目前，有源电力滤波器的研究主要集中在交流有源电力滤波器，直流有源电力滤波器的研究也在逐步开展，典型的研究之一是在直流输电系统中的应用。

图1有源电力滤波器的分类

（a）串联型有源电力滤波器（b）并联型有源电力滤波器

（c）串联混合型有源电力滤波器（d）并联混合型有源电力滤波器

（e）统一电能质量调节器(f)直流输电用有源电力滤波器

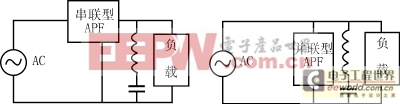

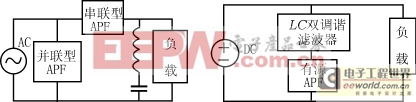

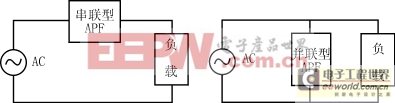

图2不同形式有源电力滤波器与负载之间的连接原理图

　　图2给出了有源电力滤波器与供电系统和负载之间连接的原理示意图。

3.2应用情况

　　有源电力滤波器技术在日本已经成熟，其产品开始进入实用化阶段[4]，从1983年到1995年，共有455套有源电力滤波器投入实际使用。下面就几个方面给出一些基本情况。

　　⑴生产台数和容量

从1991年到1995年累计生产355台，与1983年到1991年约7年间共生产了近100台相比，产量有了大幅度上升，图3给出了生产台数与容量的基本情况图示。从图中可以看出，200kVA以下的占70％左右，超过1000kVA的约为7％。实际上，近1～2年50kVA以下的台数增加显著，也反映了对谐波抑制重要性的认识在提高。
