[图文]扩大三端稳压块的输入电压范围

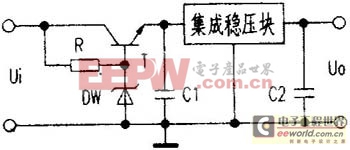

对于一般的集成稳压块来说，其输入电压——般不能超过45V，否则集成稳压块就会因过压而烧坏。如现有一组超过45V的直流脉动电压，需要获得一组较低的直流稳定电压，是否可以使用集成稳压块来达到此目的呢?现介绍一种扩大集成稳压块输入电压范围的方法。电路如附图所示。图中三极管T接成射随器，其发射极电压跟随其基极电压，也就是集成稳压块的输入电压。三极管T的基极电压就是稳压二极管DW上的电压，集成稳压块的输入电压等于稳压二极管DW上的电压减去三极管T的b、e结压差。在选用稳压二极管DW时，只要使其稳定电压值等于集成稳压块的额定输入电压值加上三极管T的b、e结压差值，集成稳压块的输入电压就不会高于其额定输入电压。当外界输入的直流脉动电压Ui高于集成稳压块的额定输入电压时，集成稳压块的输入电压等于其额定输入电压，当外界输入的直流脉动电压Ui低于集成稳压块的额定输入电压时，集成稳压块的输入电压约等于外界输入的直流脉动电压Ui。需要说明的是，在选用三极管T时，应使其集电极---发射极击穿电压高于输入的直流脉动电Ui，使其集电极最大允许电流大于集成稳压块的最大输出电流。
