典型稳压电源电路图(7805扩流)

经典的电源电路(7805扩流)

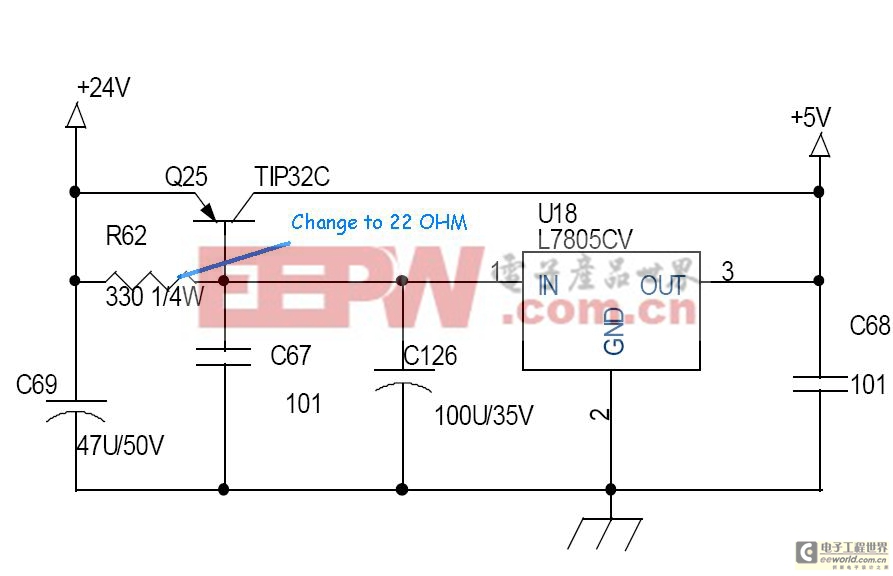

上图为在非常流行的经典电路上做小许改动的电路图.

电路目的:

1)+24V 转换为+5V +/-5%

2)可提供+2A以上的电流.

主要元件: TIP32C (ST)
L7805CV (ST)

图中的R62,在实际应用中已经更改为22 OHM.

功率元件TIP32C已经加散热片

请坛子里面的各位朋友发表自己的看法分析此电路.

包括:

1. 此电路的具体工作原理.
2. 此电路是否能达到预期的效果.
3. 存在何种问题.
4. 如果图中R62如果减小到诸如1 OHM或者3.3 OHM,会存在什么样的问题.
5. 其他.
