[组图]300V电子管稳压电源

当电子设备需要比较高的稳定电压时，最好采用电子管稳压电源．这台稳压电源输出电压在200～300V之间可调，最大输出电流为100mA。 电子管稳压电源的工作原理与晶体管稳压电源的工作原理完全相同，只不过是工作电压大大提高了。 电子管稳压电源多为串联型，图1就是这种稳压电源的电路。

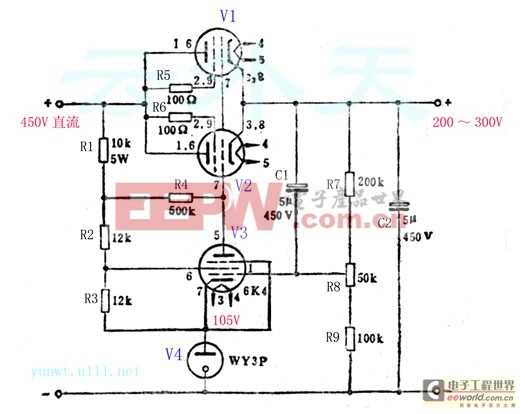

图1 300V电子管稳压电路

原理简介 从图中可看出，功率管6P1接成三极管，两管并联作为调整管，比单管输出电流增加了一倍。比较放大管用6K4高μ管。取样电压从电位器R8的滑臂点取出，加到6K4的第一栅极，基准电压105V加到6K4的阴极，两者之差即误差电压加到栅极和阴极之间，在6K4屏极得到放大的误差电压，加到调整管6P1的控制栅极上，以此改变调整管的栅偏压，改变调整管的动态电阻，使调整管屏极和阴极之间电压变化，从而维持输出电压的稳定。
例如，当输出电压趋于上升时，从R8得到的取样电压加到6K4的栅极上， 由于WY3P稳压管的箝位作用，阴极电压是不变的，所以栅极和阴极之间的电压差有所上升，6K4的屏极电流随之加大，引起6K4的管压降低，即加到6Pl栅极的控制电压降低，这使调整管6P1屏极电流减小，动态电阻加大，屏极和阴极间电压升高，从而抵消了输出电压的上升。当输出电压趋于减小时，稳压电源的工作过程与上面相对应，并最终使调整管6P1的屏极和阴极间电压降低，这就弥补了输出电压的降低，始终保持输出电压基本不变。
为保证稳压电源工作稳定，输入直流电压应比稳定输出电压大150V,即整流器输出电压450V。整流器的电路如图2所示。

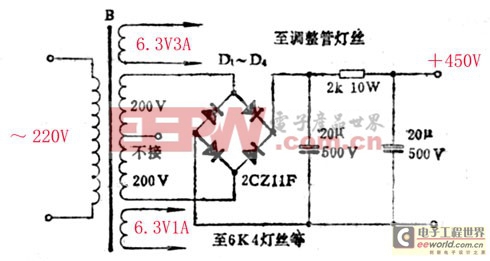

图2 450V整流电路

所用元件列表如下：
