[图文]用LM317T制作的250V电源

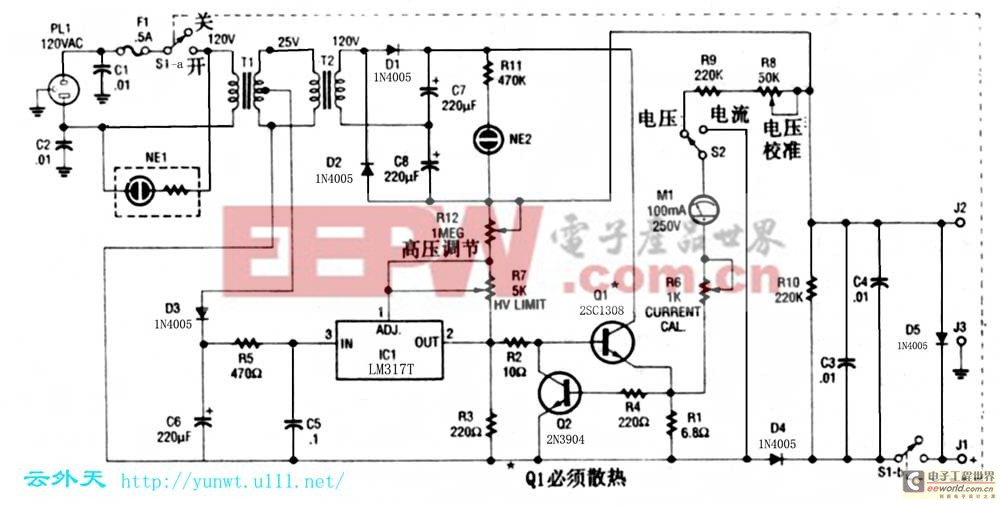

图1所示电源电路使用丁二个标准的灯丝变压器以便变换成300伏直流．变压器T1将120伏(或220)伏交流电源降至25伏，而T2又将25伏回升到120伏(或220伏)．T2的120伏输出馈给由C7。C8，D1和D2组成的全波倍压整流器，氖灯NE2和R11构成一个泄放支路和高压告警灯。
此电路的校心是IC1 LM317T。此稳压器由T1次级的16伏电压供电。电阻R5限制ICl的短路电流．流过高压调节电位器R12上的电流在R7上产生1.25伏压降．如果电源输出电压降低，ICl不易使Q1导遁，电源电压就升高．电阻R3使流经IC1的电流至少保持在3mA，从而改善了稳压性能，电阻R2用来抑制Q1的寄生振荡。
元件R1、R4和Q2构成限流电路，其机理如下：当100毫安流经R1时，产生0．7伏压降而使Q2导通，从而分路了Q1基极的电流，也就限制了电源电流。1毫安的模拟电表用来读取满刻度为250伏或100毫安9(输出电压或负载电流．在读电压时电表通过R6、R8和R9接到Q1的发射极与负输出端之间．在读电流时．电表M1和刻度微调电阻R6串联后，并联在电流取样电阻R1上．二板管D4保护电源，阻止来自负载的倒灌电流．开关S1－a用于接通或断开电源，S1一b在电源关断时断开输出。

结构

本机无需用印制电路板．电源电路的大部份装在有44个引脚的多孔接插板上，此板插入装在机壳底板上的相应插座中．这种接插件结构使制作方便，易于维修。
功率晶体管Q1必须散热，Q1所用散热器的尺寸为3×3英寸见方，具有1英寸的散热爪，散热器装在金属机壳的后面板外，金属机壳的尺寸为8×6×5英寸．Q1的外壳比地电位高400伏以上，因此，Q1必须加绝缘，以免发生电击穿。
开关S1(电源开关)和S2(电表转换开关)必须用250伏交流开关，S1、S2和电表均装在前面板上，高压调节电位器R12、输出插口J1～J3以及氖灯NEl也装在前面板上。二板管D5直接焊在插口Jl和J2上。

在调整时，需十分小心，300伏电压会发生强烈电击！将数字电压表调至最高直流电压档，然后接到电源输出端．打开电源开关，将高压调节(HrV ADJUST)旋钮调至最大．调节高压限制(HVLIMIT)旋钮至260伏．关掉电源，将数字电压表调整到200毫安档．接通电源，将高压调节旋扭转至最大．此时供电电流应限制在约为100毫安．调节电流表刻度微调电位器R6，使电流表读数和数宇电压表的读数一致．再将数字电压表重新调到电压档，调整HV ADJUST旋钮至250伏．调整电压表刻度微调电位器R8，使电表读敷满刻度。
虽然输出可以浮接，不过最好将一个输出端接至接地插口，由于一般电位器的典型颤定电压值有限，因此不允许将输出端浮接到比地电位高出150伏的节点上。
