三端固定式集成稳压器的电路原理及应用

　　如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。

　　正电压输出的78××系列，负电压输出的79××系列。其中××表示固定电压输出的数值。如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。79××系列也与之对应，只不过是负电压输出。这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器);金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。

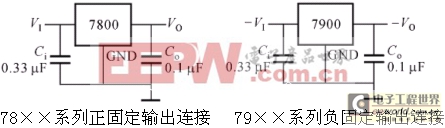

　　⑴固定输出连接

　　在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。使调整管保证工作在放大区。但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。

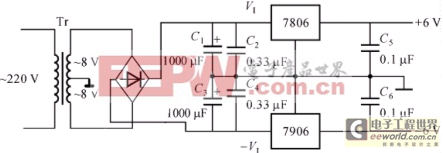

　　⑵固定双组输出连接

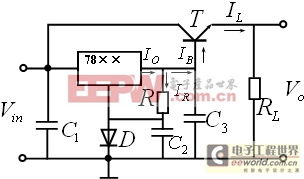

　　⑶扩大输出电流连接

　　二极管D以低消T管VBE压降而设置，扩大的输出电流为： ，原输出电流是Io，现可以近似扩大β倍。

　　⑷扩大输出电压范围

　　，所以 ：

　　⑸连接成恒流源电路

　　⑹三端可调式集成稳压电路

　　其型号有正输出三端可调式、负输出三端可调式两种。是负电压输出可调式。如LM317型是正电压输出型，LM337其输出电压可在1.25～40V之间调节。

　　其中，VREF=1.25V，而Iadj很小，通常略去，所以，由公式可得，只要调节R2就能在一定范围调节输出电压的大小。

　　具有正负输出的实际应用电路如下图所示。
