微分电路与积分电路结构分析

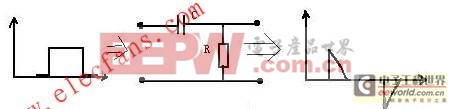

电路结构如图W-1，微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。而对恒定部分则没有输出。输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。

　　
　　电路结构如图J-1，积分电路可将矩形脉冲波转换为锯齿波或三角波，还可将锯齿波转换为抛物波。电路原理很简单，都是基于电容的冲放电原理，这里就不详细说了，这里要提的是电路的时间常数R*C，构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。
