CP2501单片USB HID触摸屏桥特性解析

Silabs公司的CP2501是单片USB HID触摸屏桥，通过USB接口把触摸屏控制器和主机连接起来，可工作在多种触摸屏检测技术，包括电阻和电容触摸屏。主要应用在电子书阅读器、POS、笔记本电脑、平板电脑和游戏机。本文介绍了CP2501主要特性、CP2501方框图和CP250X开发板套件主要特性以及开发板套件中主板和子板电路图。

　　CP2501单片USH HID触摸屏桥

　　CP2501 USB触摸屏桥通过USB接口把触摸屏控制器和主机连接起来，可采用多种触摸屏检测技术，包括电阻和电容触摸屏。设计者可以通过USB将采用I2C、UART或SPI接口的触摸控制器连接到PC系统上。

　　

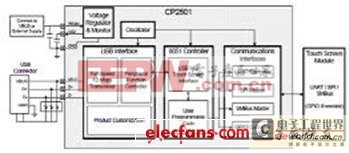

　　图1 CP2501方框图

　　

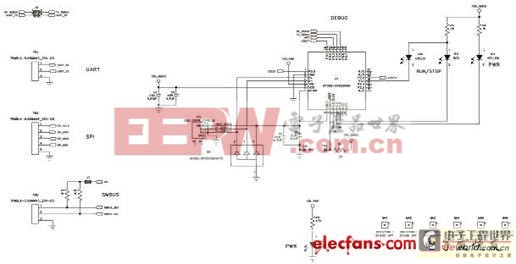

　　图2 CP250X开发板主板电路图(1)

　　CP2501的主要特性

　　? 可编程触摸屏接口

　　? 为触摸屏模块添加了Windows兼容USB HID触摸屏接口

　　? 支持多个触摸点和笔输入

　　? 支持基本的鼠标功能

　　? 包括可编程8051控制器，可以利用USB接口对其进行预编程

　　? 支持最常见的触摸屏模块接口：UART、SPI和I2C

　　? 数据位：5、6、7和8

　　? 结束位：1、1.5和2

　　? 奇偶性：奇数、偶数、标志、空格和无

　　? 波特率：9600bps~500kbps SPI Master接口

　　? 具有芯片选择功能的4线式SPI Master

　　? 可配置时钟极性和相位

　　? 时钟速度高达4MHz

　　? SMBus/I2C Master接口

　　? 在高达400kHz的可配置时钟速率下工作

　　? 支持可配置从地址GPIO功能

　　? CP2501支持16个GPIO引脚

　　? 可配置成输入、开漏输出或推挽输出

　　? 高速8051 μC内核

　　? 48MHz或24MHz系统时钟

　　? 流水线指令架构，在1或2个系统时钟内执行70%的指令

　　? 用户存储空间

　　? 53kB Flash

　　? 3.5kB RAM USB外设功能控制器

　　? HID触摸屏器件

　　? 符合USB规范2.0(全速)的要求

　　? 内置式振荡器

　　? 可配置USB参数，如VID、PID和字符串

　　? 支持远程唤醒编程选项

　　? 通过工厂获得预编程元件

　　? 在线程序存储器

　　? 利用启动加载器通过USB进行编程

　　? 电源电压：3.0V~3.6V

　　? 内置式电源电压监控器

　　? 内置式3V稳压器

　　? 订购信息

　　? CP2501-B01-GM(QFN-32、5mm×5mm)

　　? 温度范围：–40~+85℃

　　CP2501应用

　　? 笔记本电脑

　　? 信息站

　　? 标牌

　　? POS机

　　? 电子书阅读器

　　

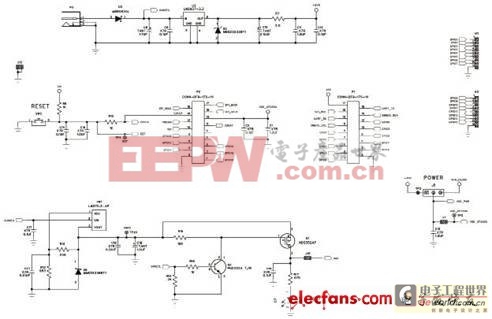

图3 CP250X开发板主板电路图(2)

　　

　　图4 CP250X开发板子板电路图

　　CP250X开发板套件

　　CP2501开发套件包含1个与子板相连的母板。CP2501开发子板包含1个CP2501器件，用于初期软件开发。母板上提供了大量输入/输出(I/O)连接，可以简化原型开发。

　　CP250X开发板套件包括：

　　? CP250x母板

　　? CP2501开发子板

　　? CP250x开发套件快速入门指南

　　产品信息CD-ROM包括：

　　? Silicon Laboratories集成开发环境 (IDE)

　　? SDCC开发工具

　　? Raisonance开发工具(评估版)

　　? Keil 8051开发工具(评估版)

　　? CP250x配置向导和加载启动器

　　? 源代码实例

　　? 技术文档

　　? AC-DC通用电源适配器

　　? 2条USB电缆
