多量程真有效值数字电压/电平表

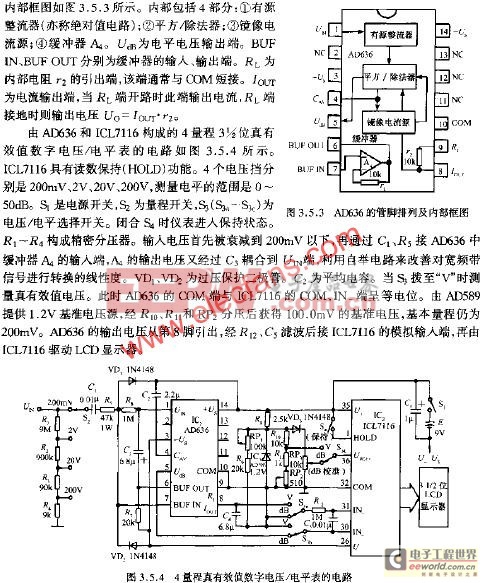

AD636配以单片A/D转换器，可构成真有效值数字电压/电平表。AD636的管脚排列及

选择DB测量模式时，S3应拨“DB”挡。此时电路作如下改动：1、IN1端经R12接COM;2、IN-端接AD636的第五脚，从IN-端输入电平信号UDB；3、ICL7116片内的+2.8V基准电压源经R8、RP1、R9接IN-端，可为COM与IN-端之间提供一个补偿电压。上述改动的目前是令A/D转换器在测量过程中自动完成减法运算，从UDB中扣除0DB所对应的电压值（即补偿电压），仪表直接显示DB值。RP1为0DB校准电位器，RP3是校准分贝刻度因数的电位器。利用VD3可对电平挡的刻度因数进行温度补偿。
