SPI接口总线介绍

SPI 可以作为主、从器件工作，并可在同一总线上支持多个主、从器件。SPI 主要使用
3 个信号。
（1）主输出、从输入（MOSI）
用于主器件到从器件的串行数据传输。SPI 作为主器件，信号为输出；SPI 作为从器件，
信号为输入。当被配置为主器件时，MOSI 由移位寄存器的MSB 驱动。
（2）主输入、从输出（MISO）
用于从器件到主器件的串行数据传输。SPI 作为主器件，信号为输入；SPI 作为从器件，
信号为输出。当作为从器件工作时，MISO 由移位寄存器的MSB 驱动。
（3）串行时钟（CLK）
用于同步主器件和从器件之间在MOSI 和MISO 线上的串行数据传输。当SPI 作为主器
件时产生该信号。

SD卡总线知识介绍

SD总线允许强大的1线到4线数据信号设置。当默认的上电后，SD卡使用DAT0。 初始化之后，主机可以改变线宽（译者按：即改为2根线，3根线...）。混和的SD卡连接方式也适合于主机。在混和连接中Vcc，Vss和CLK的信号连接可以通用。但是，命令，回复，和数据（DAT0～3）这几根线，各个SD卡必须从主机分开。

这个特性使得硬件和系统上交替使用。SD总线上通信的命令和数据比特流从一个起始位开始，以停止位中止。

CLK：每个时钟周期传输一个命令或数据位。频率可在0～25MHz之间变化。SD卡的总线管理器可以不受任何限制的自由产生0～25MHz的频率。

CMD：命令从该CMD线上串行传输。一个命令是一次主机到从卡操作的开始。命令可以以单机寻址（寻址命令）或呼叫所有卡（广播命令）方式发送。

回复从该CMD线上串行传输。一个命令是对之前命令的回答。回复可以来自单机或所有卡。

DAT0～3：数据可以从卡传向主机或副versa。数据通过数据线传输。

SD卡总线拓扑

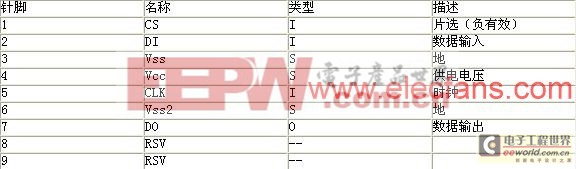

SPI模式针脚定义

1：S：电源供电，I：输入O：输出 I/O：双向 PP：I/O使用推挽驱动

注意：SPI模式时，这些信号需要在主机端用10~100K欧的电阻上拉。

SPI 总线概念

SPI总线允许通过2通道（数据入和出）传输比特数据。SPI兼容模式使得MMC主机系统通过很小的改动就可以使用ＳＤ卡。SPI模式使用字节传输。所有的数据被融合到一些字节中并aligned to the CS signal（可能是：同过CS信号来校正）。SPI模式的优点就是简化主机的设计。特别的，MMC主机需要小的改动。SPI模式相对于SD模式的不足之处是丧失了速度性能。
