常用元器件常识

　　注：三极管在电路中的符号是“VT”或“Q”或“V”。

七、电位器

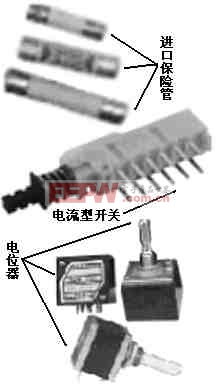

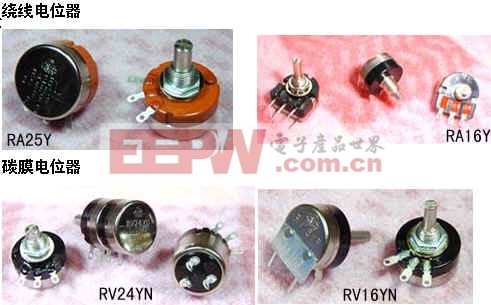

　　电位器也可理解成阻值可变的可调电阻，但它并不同于可变电阻，电位器的引脚都在3脚以上。电位器的作用主要是调节各种信号或电压的值，除了主机中的各板卡以外，它的使用还是很广泛的，从彩显到有源多媒体音箱几乎所有设备都有电位器的存在。在通常情况下，我们最好不要去动电路中的电位器（机外各种调节旋钮电位器除外），尤其是电源部分的，因为很多值我们在手工条件下是根本无法调节到最佳值的。当然，如果是因为损坏而一定要更换时就另当别论了，但是也一定要选用同一规格的电位器且要把它调到和原电位器差不多的条件下再试机，这样做就可保险一些了。另外电位器的制作材料也是不尽相同的，大体上分三类：金属膜电位器、合成碳质电位器、金属－玻璃釉电位器。

　　注：在电路中电位器的符号为“W”。

八、稳压块和保险管

　　稳压块的作用是将电压进行降压处理并稳定为某一固定的值后输出，如三端稳压块7805可将小于35V的电压降成稳定的5V输出电压，它比只使用一只稳压二极管进行稳压的电路要好得多，成本也不是很高，所以应用还是很广泛的。

　　常见的三端稳压块可分为正电压稳压块和负电压稳压块两种，正电压的有78XX系列、负电压的有79XX系列，它们两个是不能互换使用的，所以大家在选用时不要弄混。当然，稳压块并非只有这两个系列，而且还有四端稳压块和五端稳压块，只是在电脑系统中这两个系列最为常见罢了；另外稳压块是有小、中、大功率之分的，在代换时不要用小功率的去代大功率的，但用大功率的去代换小功率的是没有任何问题的。
至于品牌方面也是有所讲究的，有些质量不好的稳压块的稳压值和标称值的误差是很大的，甚至有些品牌的稳压块的热稳定性能非常不好，常常引发奇怪的故障。在笔者用过的多个品牌的稳压块中有四个品牌的质量和性能算是很好的，它们分别是：ST（意法）、AN（松下）、LM（美国国半）、MC（摩托罗拉），它们具体的品牌可从型号的前缀中看出来。

　　说到保险管可能有人会说：“这有什么可说的啊？不就是细铜丝嘛！”。其实不然，保险管也是很有讲究的，保险管分为直流保险管和交流延时保险管两种，而且还有电流保险和电压保险之分，它们也是不能互换使用的，不然就很可能起不到保险作用了，甚至有时会一开机就烧保险，保险管的熔断电流一般在用电器额定电流的1．5～2倍之间才能起到较好的保险作用，所以在发现保险管熔断后应尽量采用和原保险管熔断电流相差不多的新保险管代替；另外保险管也是有耐压值，所以大家要格外注意，不然可能会连烧保险管的。

　　注：稳压块在电路中的符号是“IC”。

九、集成块

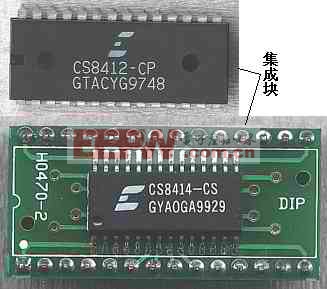

　　集成块可以说是电脑系统中各部件的主要核心部分，除了一些随处可见的模拟信号处理集成块以外，如CPU、RAM、ROM和南、北桥芯片以及显卡芯片等均属于集成块范畴。虽然集成块的数量多，作用最重要，但它的故障率却是最低的，如果没有高电压的“袭击”、外围元件的严重短路现象，基本上是不会损坏的，而且就算是坏掉了，有些集成块也是很难更换的。有很多人一听要更换集成块就会说万一不小心是会将新集成块被静电击穿的，其实不是所有集成块都怕人体或烙铁上的静电的，只有低电压的小信号处理COMS型集成块是怕这种静电的，所以大家不必太过于担心。

　　集成块的内部结构基本上全是半导体，它是将数以万计的晶体管集中制成一个何种很小的元件，正因为如此，有很多集成块是可以互相代换的，只要它们的引脚功能相同、工作电压一致、各引脚的电压也一样的话，就可以互换使用，这一特点对于某些在市场上买不到或售价过高的集成块的换新是非常有用的；另外集成块的质量是有产地之别的，进口货质量最好，合资产品次之，国产的集成块就最差了，所以它们的价钱也是相差悬殊的，最“悬”的时候会有10：1的差距；区分国产集成块并不是很难，型号前缀为“CD”的产品绝对是国产货，型号前缀为“OM”的可能是国产货也可能是合资产品。

　　注：集成块和我们常说的集成电路是一个概念，集成块在电路中的符号是“IC”或“N”或“U”。

十、晶振

　　晶振是采用石英晶体的振荡器，它的精度很高，而且能产生非常稳定的频率，热稳定性也要好于分立元件式振荡器。在作用上来看，可以说晶振是各板卡的“心跳”发生器，人的“心跳”如果乱了就会生病，同样，如果电脑板卡的“心跳”乱了同样会出现各种怪故障。由于在电脑中的晶振频率普遍都比较高，环境温度又相对较高，所以晶振的故障率并不是很低，通常在更换晶振时都要用相同型号的新品，原因是有相当一部分电路对晶振的要求是非常严格的，这些电路不但要求新晶振的频率要和原晶振一致，甚至连后缀字母都要一模一样(晶振是有串、并联之分的)，否则就无法正常工作，所以大家在更换晶振时要多留一下心，尽量用完全一样的新品来代换故障晶振。
