CD4025 具出三态输出的数据选择器/多工器

　　1 CD4025引脚

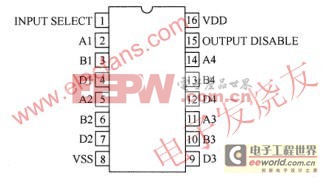

　　CD4025引脚图如图1所示。引脚功能如表1所示。

　　图1 CD4025引脚图

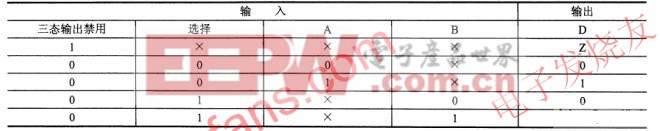

　　(2)CD4025的真值表，如表2所示。

　　(3)CD4025特性

　　①高电压型(20V);

　　②3态输出;

　　③在20V时，100%的静态测试电流;

　　④5V、10V 和15V额定电压;

　　⑤在18V全温度范围时最大输入电流为1uA，在18V，+25℃时，电流为100nA;

　　⑥噪声界限(温度范围)：

　　表1 CD4025引脚功能说明

　　表2 CD4025的真值表

　　·VDD=5V时，1V;

　　·VDD=1 0V时，2V;

　　·VDD=1 5V时，2.5V。

　　⑦规范对称输出特性。
