什么是TDR?TDR是什么意思？

TDR概述原理

TDR是时域反射计英文(Time Domain Reflectometry)的第一字母缩写– 可以直观显示和测量电路反射的电能(PCB, 电缆, IC封装, …).

与雷达类似(是固定的, 而不是旋转的), 但它探测的是电路，而不是空中;观察到的阻抗不匹配不是飞机，而是坏连接器、分层PCB等等
今天, 基本TDR的多项扩展非常重要:
– 差分TDR
– TDT – 发送测量，而不是反射测量
– 串扰(差分, 单端)

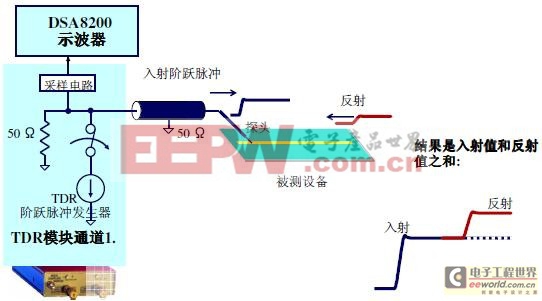

DR概述及原理——典型系统

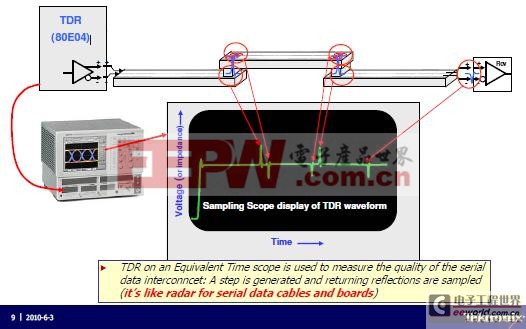

TDR在信号完整性SI(Signal Integrity)中的应用——Reflection(反射)

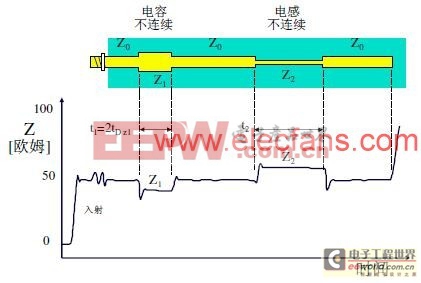

TDR概述及原理－更加复杂的走线
