HSP50214B数字下变频器结构框图

HSP50214B的内部结构

HSP50214B型可编程数字下变频器可进一步降低数字信号的载波频率，甚至降到基带；该器件可对输入的数字信号进行抽取，在允许限度内降低数据量，利于后续信号处理实时有效，且功能强大。

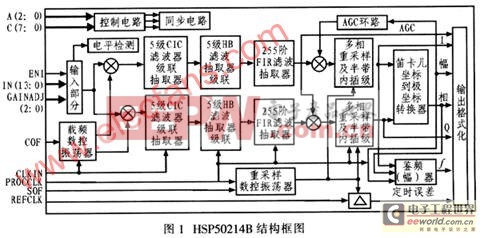

HSP50214B数字下变频器的结构框图如图1所示。且功能模块：

(1)输入部分 其中电平检测单元选取一定长度的数据，比较并积累该段数据的绝对值与预设置门限电平的误差，该误差积累量可由外部接口读出，进行外部自动增益控制；

(2)载波数控振荡器 该模块输出具有一定频率和初始相位的正弦和余弦两路信号，实现对输入信号的正交混频，产生I／Q通道数据；

(3)滤波抽取组 CIC级联抽取器、HB滤波抽取组、255阶FIR滤波器共同组成抽取／低通滤波器，实现低通滤波和数据抽取功能；重采样数控振荡器进行分数倍采样的转换，使整个抽取系统的输出速率能够满足特殊场合的要求；

(4)增益控制部分 AGC环路为内部增益控制，通过检测DDC幅度输出和预设门限之间的误差，对FIR滤波器的输出进行增益调整，以提高小信号的增益并减少多级抽取造成的幅度衰减；

(5)坐标变换 直坐标到极坐标转换器和数字鉴频器共同完成对各类幅度调制、频率调制和相位调制的解调；

(6)输出部分 且有直接串行输出、直接并行输出和先入先出(FIFO)3种输出方式，可提供同相分量、正交分量、瞬时幅度、瞬时相位和瞬时频率等5种输出数据类型，用户可根据所需解调信号的调制方式选择合适的输出格式和方式。

(7)控制接口 通过接口数据总线C[7:0]、地址总线A[2:0]和读／写信号实现控制字及相应参数的写入和内部寄存器内容及状态信息的读取。
