加减法电路
时间:06-14
来源:互联网
点击:
利用一个差动输入的运放就可同时实现加减法运算,这种运算电路如图5.4-3所示。

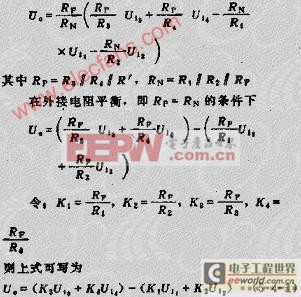

它的输出电压UO与各个输入电压的关系为

不难看出,这种运算电路可以推广到对更多的输入信号进行加减法运算。用这种方法来实现加减法,在调节参数方面比较麻烦,使用图5.4-4所示电路较为简便。该电路结构完全对称,它是指将电阻接入到某一输入端且在其上加输入电压,而在相对的另一输入端与地之间接一个相同阻值的电阻的方法。其输出电压UO可用下式表示:

由差动输入运放构成的加减法电路中,当同相输入端的信号内阻不可忽略时,输入信号之间将产生交扰,如果使用图5.4-5的反相放大器加减法电路,既能解决交扰的问题,也能使电阻值的计算简单,但信号源内阻不可忽略时应该将其计算到加权电阻中去。输出下式表示。
